turboMAX 防冻加强型燃气采暖热水炉

  • 威能集团特别研发,安装环境温度最低﹣10℃
  • 18/24/28kw两用型及系统型燃气采暖热水炉
  • 采暖双温感,精确控温,节约燃气
  • 结构紧凑、体积小巧
  • 与威能ebus控制器结合,室内轻松完成采暖及生活热水设置

备注①:威能内部实验报告,在连续24小时零下10度无风状态下,开启防冻功能可避免壁挂炉冻坏,实际使用过程中,在通电通气后开启防冻功能,对壁挂炉进行防冻保护防过热是在供水温度到95℃时壁挂炉停机保护
②:双温感指供回水管上各有1个温度传感器

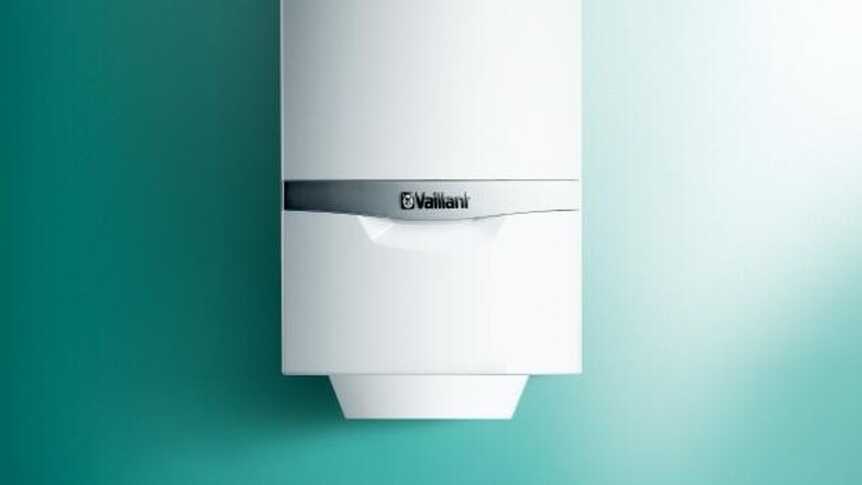

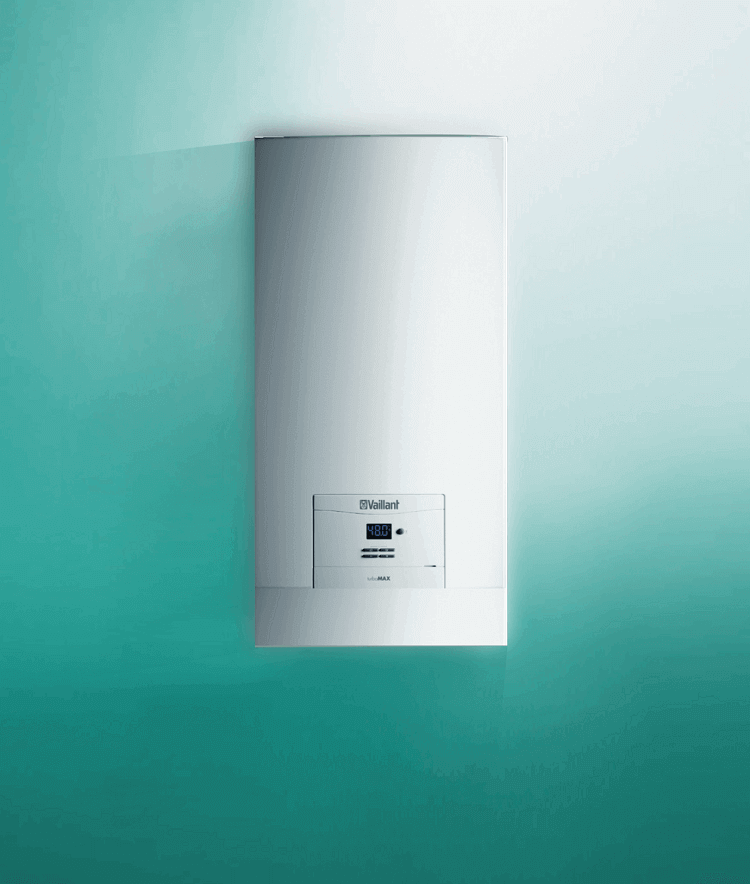

注释:本宣传所示外观图为威能turboMAX balcony产品线24kW两用炉,型号L1PB26-VUW 242/5-XB (H-CN) ,不同型号的产品以及因产品升级原因导致的不同生产批次的产品,其内部构造可能存在细微差异,具体信息请以实物为准;本图片为经艺术加工的广告渲染图,仅供参考。

*备注 :

①②⑤: 威能内部实验报告,在连续24小时零下10度无风状态下,开启防冻功能可避免壁挂炉冻坏。实际使用过程中,在通电通气后开启防冻功能,对壁挂炉进行防冻保护。防过热是在供水温度到95℃时壁挂炉停机保护。
③④:指供回水管上各有1个温度传感器

规格

L 1PB20-VUW
182/5- XB(H-CN)
N1PB20-VU
182/5 XB(H-CN)
L1PB26-VUW
242/5-XB(H-CN)
N1 PB26-VU
242/5 XB(H CN)
L 1PB32-VUW
282/5-XBH-CN)
N1PB32-VU
282/5 XBH CN)
80/60℃下的额定供热功率范围8.0-18.0 kW9.0-23.6 kW10.8-28.0 kW
热水制备的加热功率范围18.0 kW23.6 kW28.0 kW
最大热负荷20.4 kW26.4 kW32.0 kW
最小热负荷9.4kW11.0 kW12.8kW
采暖供水温度调节范围(出厂设置: 75°C)35 – 83 °C35 – 83 °C35 – 83 °C
采暖最高工作压力0.3MPa (3.0 bar)0.3MPa (3.0 bar)0.3MPa (3.0 bar)
采暖循环水量(针对△T= 20K)786 L/h1,057 L/h1,216 L/h
水泵机外扬程(针对额定循环水量)0.043 MPa (0.43 bar)0.025 MPa (0.25bar)0.017 MPa (0.17 bar)
生活热水最低启动流量(VUW)1.7 L/min1.7 L/min1.7 L/min
生活热水流量(针对△T=25K)(VUW)10.5 kg/min13.4 kg/min16.0 kg/min
生活热水流量(针对△T=30K)(VUW)8.5 kg/min11.4 kg/min13.4 kg/min
生活热水最大工作压力(VUW)1.0 MPa1.0 MPa1.0 MPa
生活热水出水温度范围35- 65 ℃35- 65 ℃35- 65 ℃
允许的燃气种类天然气/液化气天然气/液化气天然气/液化气
设备侧的燃气接头G 3/4”G 3/4”G 3/4”
设备侧的供暖供水和回水管接头G 3/4”G 3/4”G 3/4”
设备侧的冷水和热水接头/储水罐
供回水接头
G 1/2”G 1/2”G 1/2”
安全阀连接管(最小)G 3/8”G 3/8”G 3/8”
膨胀水箱容积8L8L8L
烟道接口60/100 mm60/100 mm60/100 mm
天然气12T燃气动压2.0kPa2.0kPa2.0kPa
燃气耗气量12T2.1 m³/h2.9 m³/h3.3 m³/h
最低排烟温度110 ℃110 ℃110 ℃
最高排烟温度150 ℃150 ℃150 ℃
设备尺寸,宽度410mm410mm410mm
设备尺寸,高度740mm740mm740mm
设备尺寸,厚度310mm310mm310mm
净重VUW/VU32.5/32 kg33/32.5 kg34/33 kg
电气连接220 V/50 Hz220 V/50 Hz220 V/50 Hz
保险丝(慢熔)2A2A2A
最大电功率消耗160W160W160W
防水保护等级IP X5DIP X5DIP X5D
