aroTHERM pure 地暖空调一体机
- 全屋冷暖 一机享用
- 绿色舒适 环保节能
- 低运行音 安享舒适
- 居家安全 使用无忧
- 智能除霜防冻 严寒冬季安心使用
- 一体集成 安装便捷

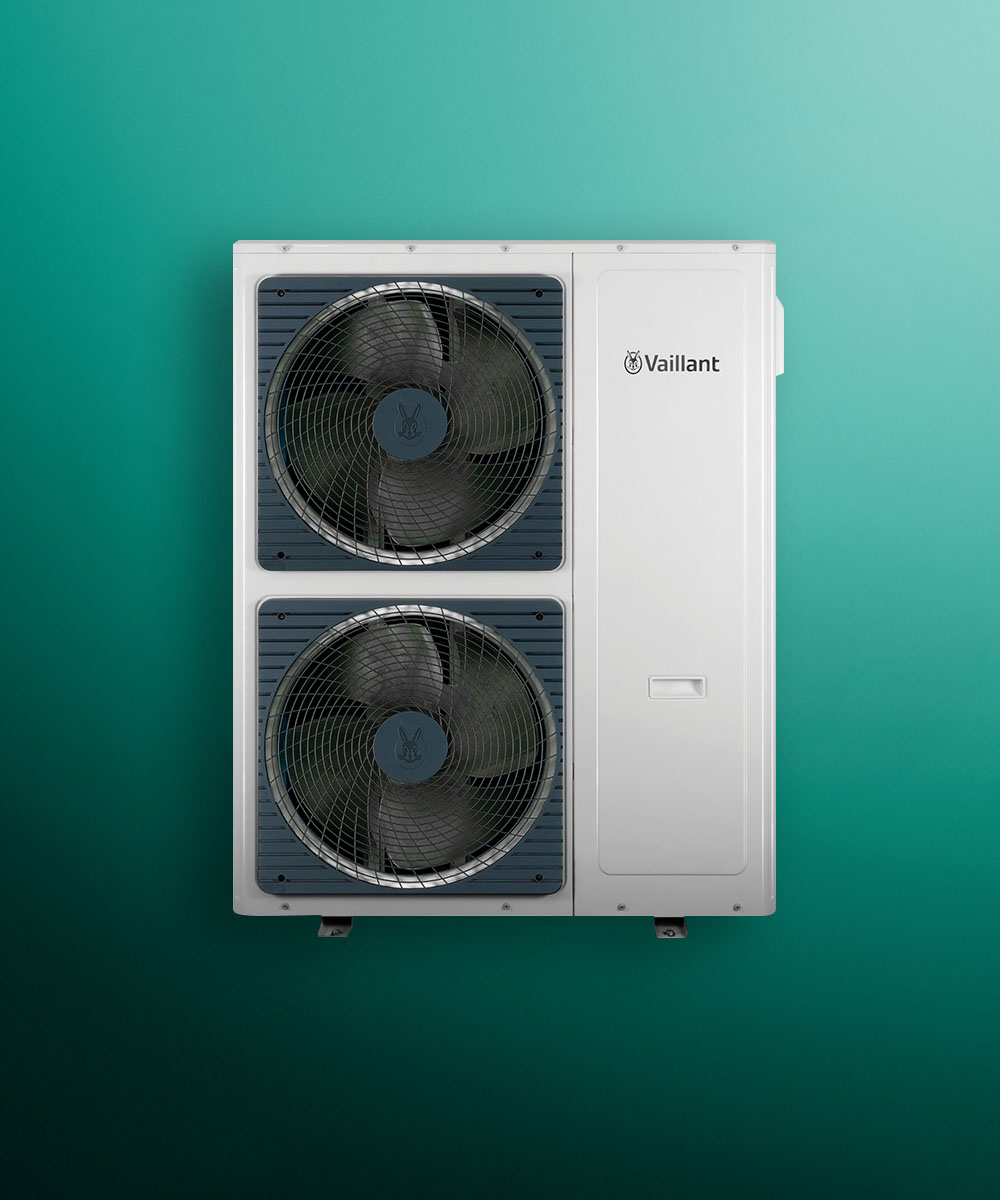

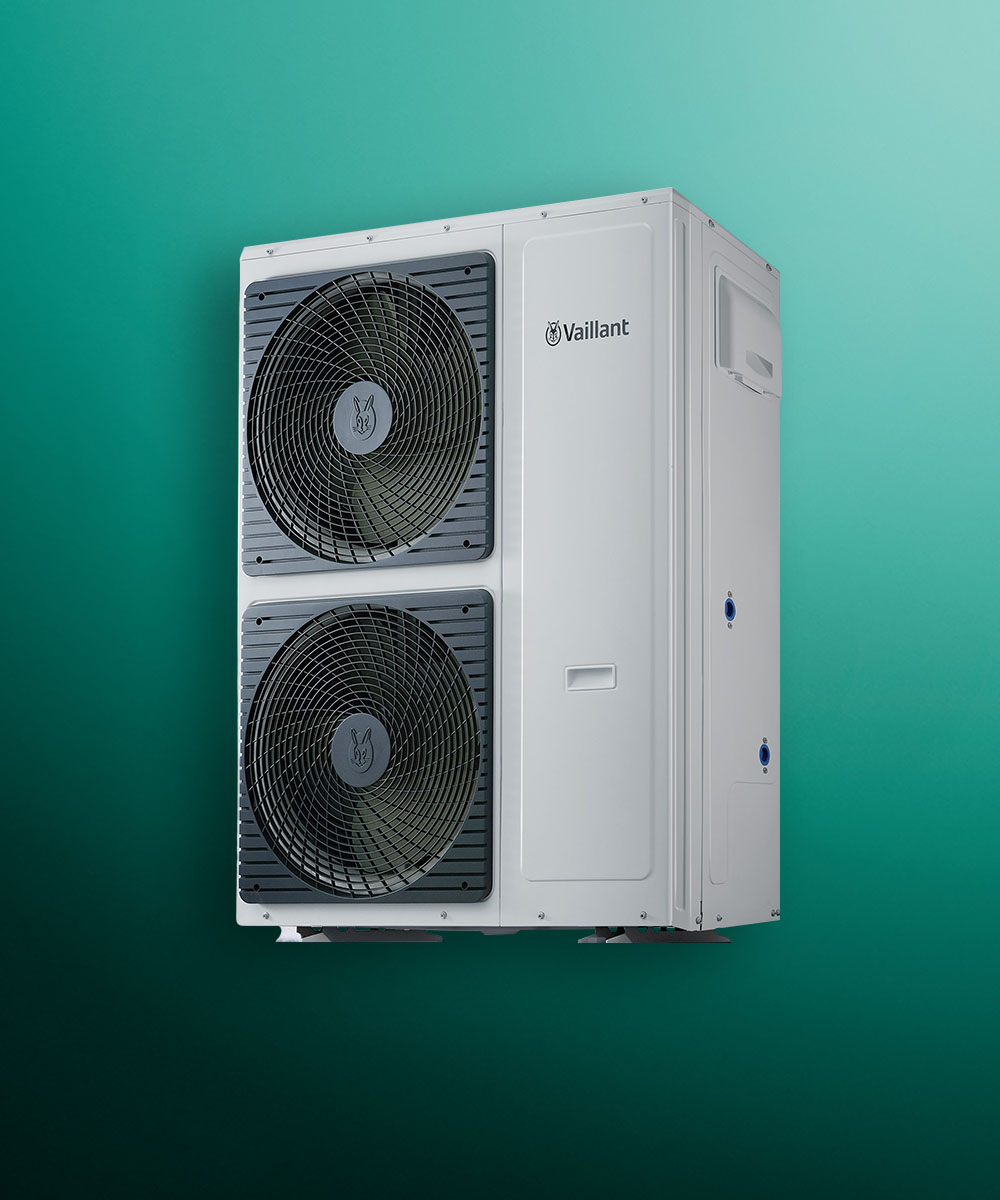

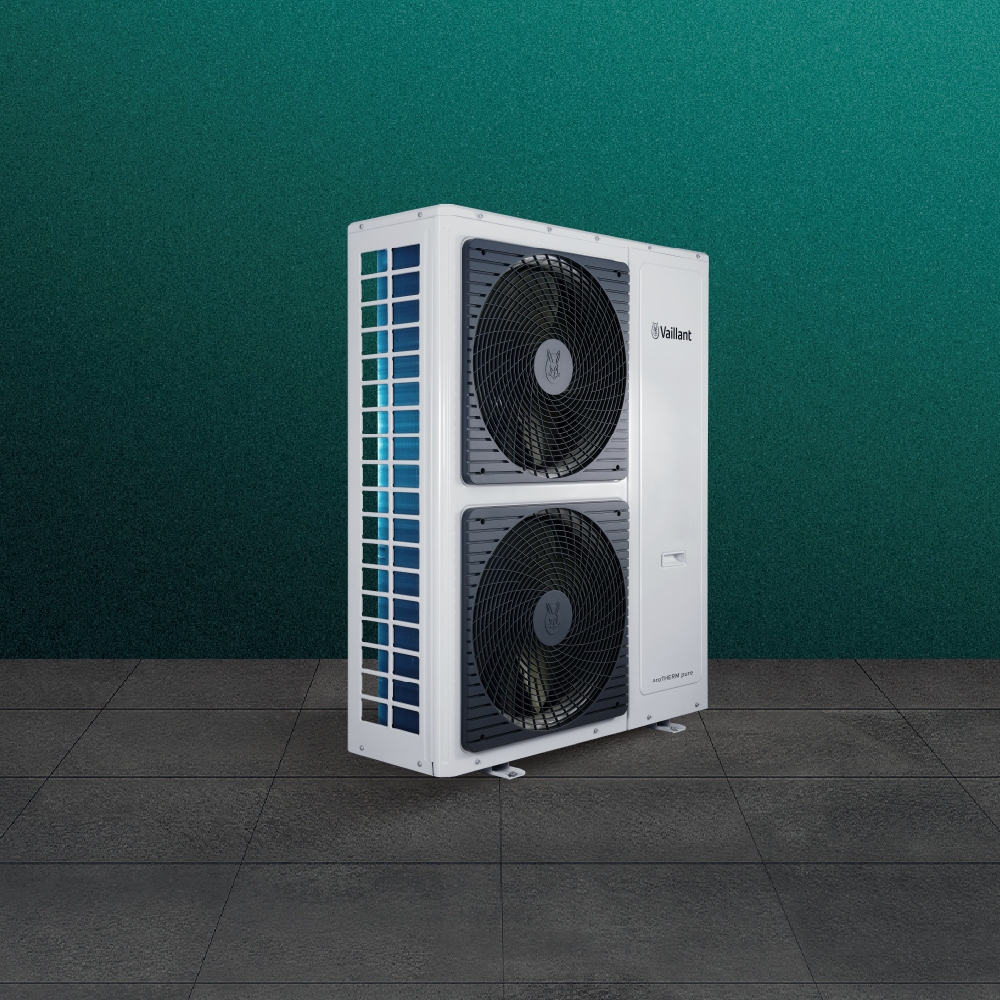

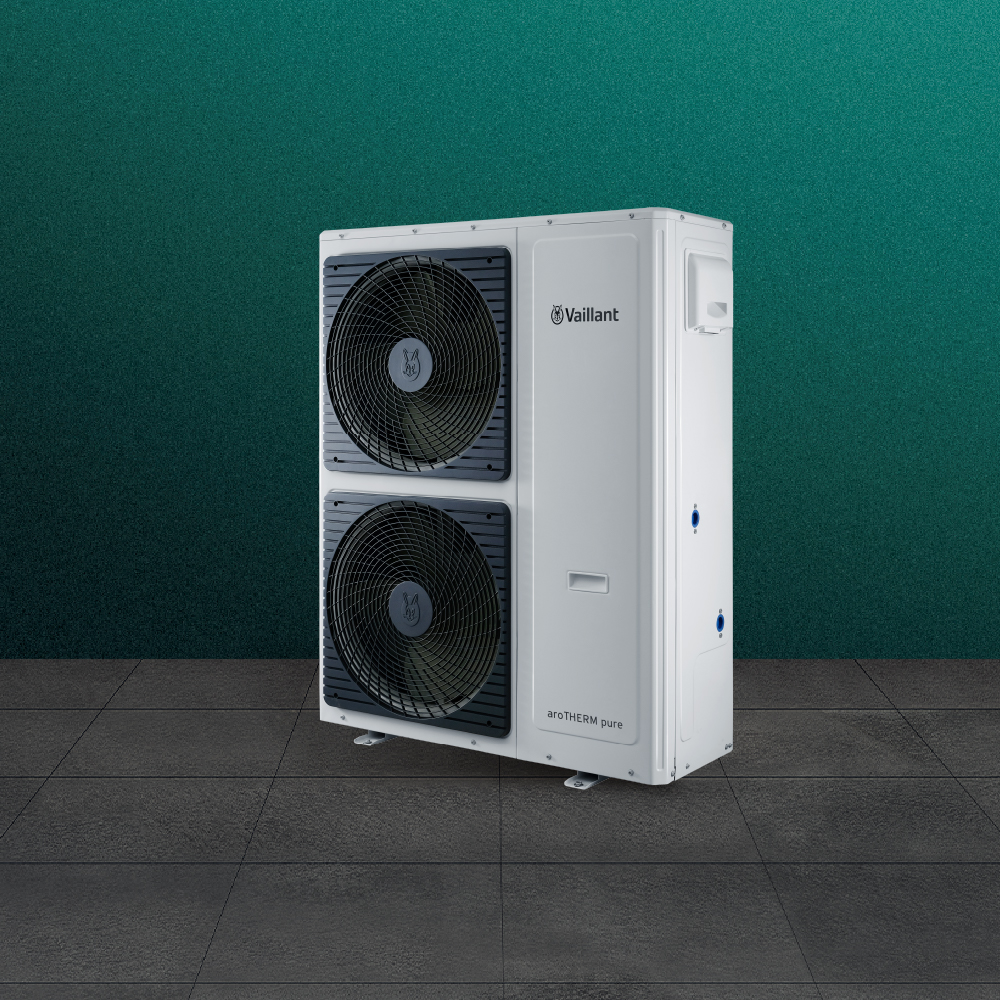

注释：画面所示为aroTHERM pure 16kw外观示意图，不同型号的产品以及因产品升级原因导致的不同生产批次的产品，其内部构造可能存在细微差异，具体信息请以实物为准；本图片为经艺术加工的广告渲染图，仅供参考。
总览
全屋冷暖 一机享用
- 冬天带地暖，夏天当空调，全屋舒适体验
- 支持同电源多型号混拼，利于系统自由扩容满足场景需求
- 搭配温控器VRT280①，主机控制器可实现一键开关冷暖
采暖均匀不干燥 舒适健康
- 冬季采用地板采暖，温从足升舒适健康
- 从下往上均匀散热，全屋采暖温暖舒心
送风柔和宜人 体感舒适
- 夏天制冷，换热温差小，柔和风感，体感凉而不冷
- 冷媒室外完成蒸发换热，保证室内空气的湿度，体感不干燥
绿色舒适 环保节能
一级能效 低碳生活
- 全系CSPF超国家一级能效标准要求，型号VWA121高达4.82②
- 地暖空调一体机产生的能量主要来源于空气能（可再生清洁能源），节能环保
稳定制热 双变频节能
- 全直流变频技术，采用双转子直流变频压缩机，运行高效稳定
- R410a环保冷媒，不含破坏臭氧层的物质
- 压缩机体积小巧，强劲核芯
- 实现快速启停，快速制冷、制热
- 宽范围运转，适用多种气候
低运行音 安享舒适
多重降噪 有效降低运行噪音
- 新型涡流扇叶，大直径低噪送风
- 静音功能，夜间低噪运转
- 内置降噪设计，减震隔音
居家安全 使用无忧
- 威能地暖空调一体机室内采用水循环室外冷媒循环，提供安全的室内环境
- 室内系统以水为媒，无制冷剂泄露风险
智能除霜防冻 严寒冬季安心使用
- 根据实时室外温度、吸气温度、蒸发温度、环翅差温度，自适应除霜
- 根据水温和环境温度，智能判断启动防冻，有效避免水路冻坏③
一体集成 安装便捷
- 主机占地面积小，无需连接冷媒管，适用大部分建筑类型，安装便捷
- 全系列机组标准配置了水泵、水流开关、Y型过滤器、安全阀等辅材，简化系统安装
*备注：
①：VRT280为产品型号
②：经第三方检测机构，依据GB 19577-2024, 在实验室环境下,对VWA121/2I220VCN，VWA141/2I220VCN，VWA161/2I220VCN，VWA181/2I220VCN，VWA201/2I380VCN，VWA231/2I380VCN，VWA251/2I380VCN，VWA281/2I380VCN，制冷季节性能系数CSPF进行实测，额定值分别为：4.82，4.69，4.76，4.60，4.72，4.66，4.77，4.75
③：防冻启动适用于外部环境温度-15℃以上
规格
| 技术参数 | 单位 | VWA121/ 21220VCN | VWA141/ 21220VCN | VWA161/ 21220VCN |
|---|---|---|---|---|
| 额定制冷量 | kW | 11.8 | 13.8 | 15.9 |
| 额定制热量 | kW | 13.0 | 15.3 | 17.3 |
| 制冷额定输入功率 | kW | 3.8 | 4.5 | 5.1 |
| 制热额定输入功率 | kW | 4.2 | 4.9 | 5.6 |
| 最大消耗功率 | kW | 5.2 | 6.2 | 6.2 |
| 最大输入电流 | A | 23.6 | 28.2 | 28.8 |
| 名义制冷性能系数EER | kW/kW | 3.06 | 3.05 | 3.08 |
| 制冷季节性能系数CSPF | kW/kW | 4.82 | 4.69 | 4.76 |
| 循环水流量 | m³/h | 2.03 | 2.37 | 2.73 |
| 水侧压力损失 | kPa | 60 | 70 | 78 |
| 电源 | 220V 1N-/50Hz | 220V 1N-/50Hz | 220V 1N-/50Hz | |
| 防触电等级 | I类 | I类 | I类 | |
| 防护等级 | IPX4 | IPX4 | IPX4 | |
| 冷媒充注量 | kg | 3.1 | 3.8 | 4.05 |
| 冷媒类型 | HFC | R410A | R410A | R410A |
| 冷量调节范围 | % | 30-110 | 30-110 | 30-110 |
| 机外可用扬程 | m | 14 | 13 | 11 |
| 循环水管管径/管口连接 | DN25/1”内丝 | DN25/1”内丝 | DN25/1”内丝 | |
| 外形尺寸（长×宽×高） | mm | 955×355×1250 | 955×355×1250 | 955×355×1250 |
| 净重 | kg | 118 | 126 | 132 |
| 毛重 | kg | 135 | 143 | 146 |
| 噪音 | dB(A) | 56 | 55 | 54 |
| 技术参数 | 单位 | VWA181/ 21220VCN | VWA201/ 21380VCN | VWA231/ 21380VCN | VWA251/ 21380VCN | VWA281/ 21380VCN |
|---|---|---|---|---|---|---|
| 额定制冷量 | kW | 17.8 | 19.4 | 22.9 | 24.5 | 27.5 |
| 额定制热量 | kW | 18.8 | 20.6 | 24.9 | 26.4 | 28.8 |
| 制冷额定输入功率 | kW | 5.8 | 6.3 | 7.4 | 8.0 | 9.1 |
| 制热额定输入功率 | kW | 6.1 | 6.5 | 7.8 | 8.3 | 9.4 |
| 最大消耗功率 | kW | 7.0 | 7.8 | 9.1 | 9.9 | 11.2 |
| 最大输入电流 | A | 31.8 | 12.4 | 15.0 | 16.1 | 18.1 |
| 名义制冷性能系数EER | kW/kW | 3.05 | 3.08 | 3.10 | 3.04 | 3.00 |
| 制冷季节性能系数CSPF | kW/kW | 4.60 | 4.72 | 4.66 | 4.77 | 4.75 |
| 循环水流量 | m³/h | 3.06 | 3.34 | 3.94 | 4.22 | 4.73 |
| 水侧压力损失 | kPa | 95 | 99 | 67 | 72 | 100 |
| 电源 | 220V 1N-/50Hz | 380V 3N-/50Hz | 380V 3N-/50Hz | 380V 3N-/50Hz | 380V 3N-/50Hz | |
| 防触电等级 | I类 | I类 | I类 | I类 | I类 | |
| 防护等级 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | |
| 冷媒充注量 | kg | 4.6 | 4.85 | 5.50 | 6.50 | 6.50 |
| 冷媒类型 | HFC | R410A | R410A | R410A | R410A | R410A |
| 冷量调节范围 | % | 30-110 | 30-110 | 30-110 | 30-110 | 30-110 |
| 机外可用扬程 | m | 11 | 15 | 18 | 17 | 15 |
| 循环水管管径/管口连接 | DN25/1”内丝 | DN25/1”内丝 | DN32/1 1/4”内丝 | DN32/1 1/4”内丝 | DN32/1 1/4”内丝 | |
| 外形尺寸（长×宽×高） | mm | 1000×390×1380 | 1000×390×1380 | 1200×430×1550 | 1200×430×1550 | 1200×430×1550 |
| 净重 | kg | 146 | 155 | 192 | 197 | 200 |
| 毛重 | kg | 163 | 172 | 211 | 218 | 237 |
| 噪音 | dB(A) | 51 | 51 | 54 | 54 | 63 |
