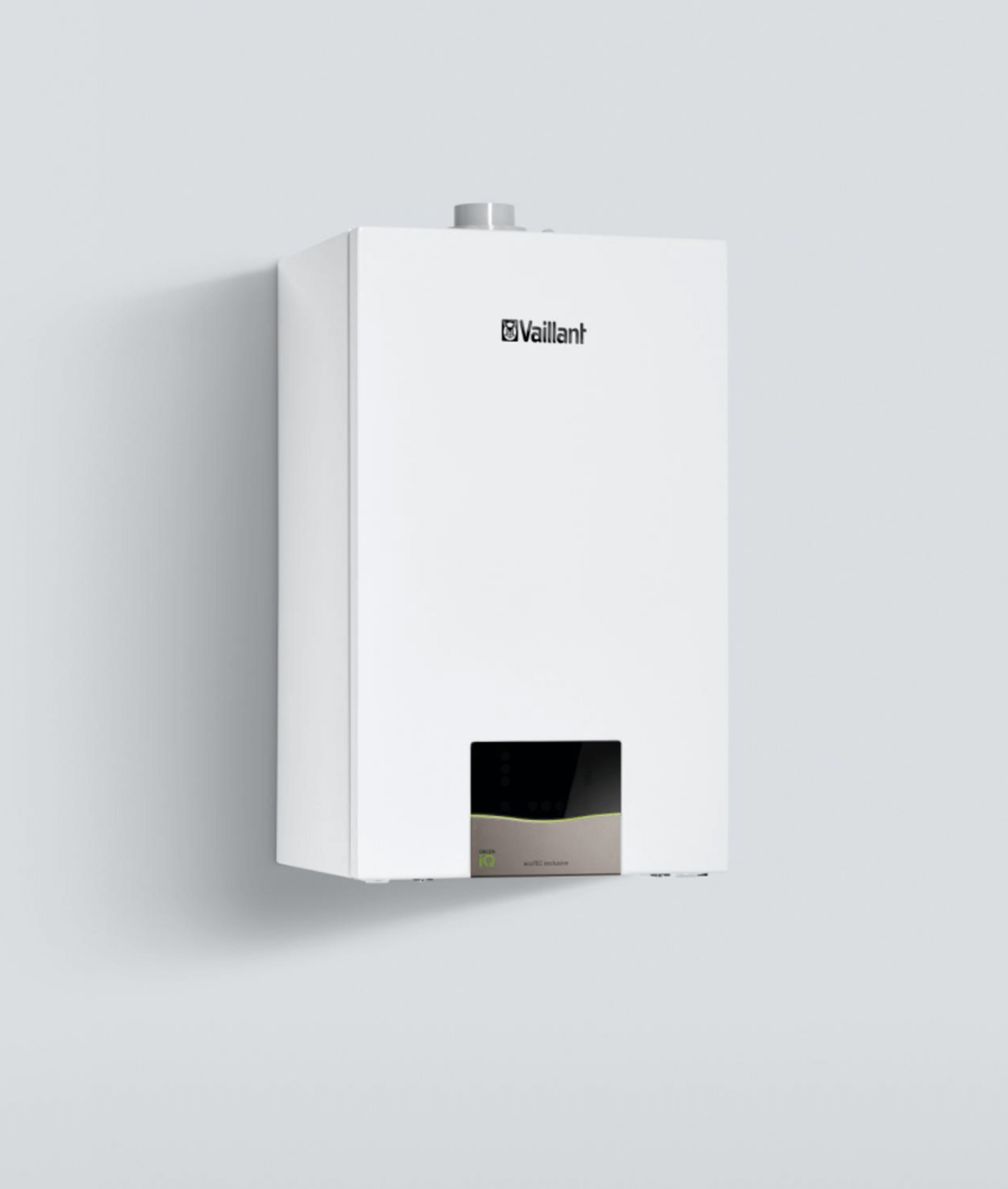

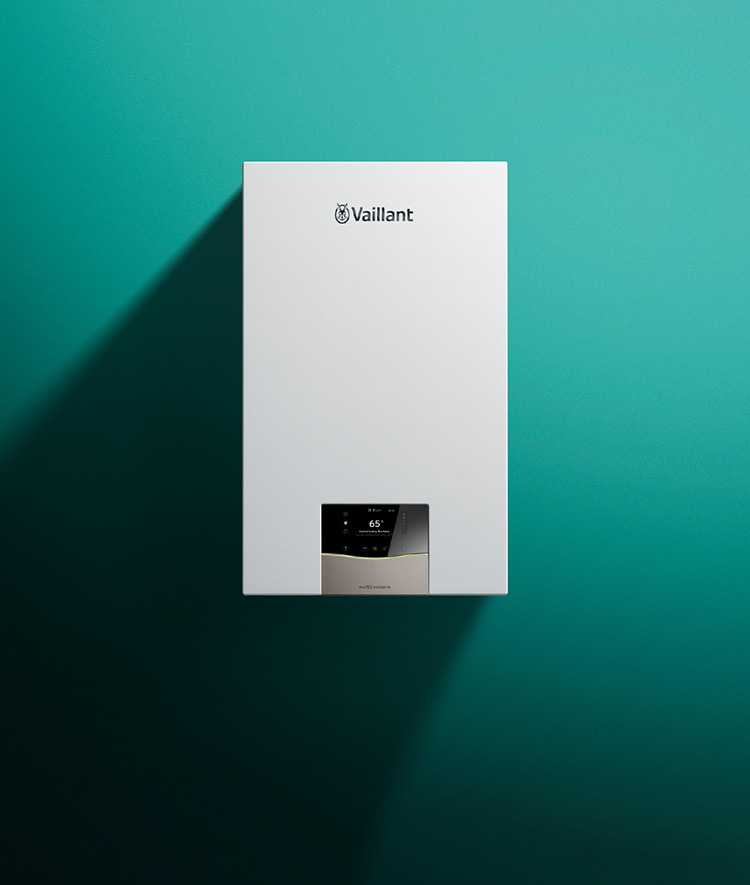

ecoTEC exclusive 冷凝式燃气暖浴两用炉
- 采暖和生活热水两用，25kW和30kW输出功率；系统炉，30kW和35kW输出功率
- 应用潜热回收技术，热效率高达108%①，ExtraCondense增益冷凝热水效率提高8%
- 隽永凝练，平板设计，菜单简单易操作
- 1:12高调节比，适应夏季低流量低温差的用水特点，夏天热水不烫
备注① ：数据来源于CGAC注释：本宣传所示外观图和内部结构示意图均为威能ecoTEC exclusive，型号两用LL1GBQ26-VUW 25/36CF/1-7 (N-CN) 两用炉，不同型号的产品以及因产品升级原因导致的不同生产批次的产品，其内部构造可能存在细微差异，具体信息请以实物为准；本图片为经艺术加工的广告渲染图，仅供参考。
总览
隽永凝练，平板设计
触摸无翻盖直观显示菜单简单易操作
全新平板式，隽永凝练优雅设计
无翻盖触屏直观显示，操作简单方便
更多热水，无需等待①
ExtraCondense增益冷凝更多热水②
生活热水被预热同时烟气被冷却以得到更好的冷凝效果
与威能冷凝炉相比，ExtraCondense提高了8%的生活热水加热效率③
消费者可由此节省能源/燃气费用
低噪节能，稳定运行
超声波流量计检测及无旁通设计
通过声波精确测量水流的速度，实现精准燃气输出
无旁通设计，降低运行噪音
LIN Bus水泵低负荷平稳运行
提高系统反应速度及控制温度精准
降低运行过程中的水力噪音
燃气气质平衡，适应突变
loniDetect离子火焰监测
自动调整冷凝炉的空气与燃气混合比例，使燃烧充分
自动适应各地天然气气质成分的变化，实现稳定输出
舒适热水，无惧冬夏
增效冷凝
10+大热水输出功率④，热水流量大
适合冬季高流量高温差的用水需求
1:12高调节比
适应夏季低流量低温差的用水特点
洗浴间歇模式
洗浴间隙，不因涂抹皂液，暂停供水切换模式而等待
双重保障，供暖不停⑤
TCS外部冗余系统
当外界极端天气（强风、雾霾等）发生时，壁挂炉不停机，只降低负荷，供暖依旧，并伺机恢复正常供热
Limp home mode内部冗余系统
发生可代偿性故障时，不停机，降低负荷运行，不影响供暖，同时发出故障提示
*备注：
①:更多热水指热水加热功率大于其他威能常规炉/冷凝炉。无需等待指冷水在主热交换器里一直处于预热状态，因此无需等待设备自身材料加热的过程。消费者在开启花洒龙头时候，管路支路仍会产生一小截冷水。
②③指热水热效率多于威能其他冷凝炉8%，数据来源根据GB 20665-2015家用燃气快速热水器与燃气采暖热水炉能效限空值及能效等级/报告。
④:指两用炉热水输出功率大于采暖功率1OkW以上。
⑤:指当外界极端天气和发生可代偿性故障时，壁挂炉不停机，只降低负荷运行，不影响供暖。
规格
| 产品名称 | LN1GBQ31-VU 30CS/1-7(N-CN) | LL1GBQ26-VUW 25/36 CF/1-7(N-CN) |
|---|---|---|
| 80/60℃下的额定供热功率范围 | 3.5···29.2kW | 3.0···24.0kW |
| 热水制备时的最大供热功率（VUW） | 34.8kW | 36.4kW |
| 采暖额定热负荷范围 | 3.7···30.6kW | 3.2···25.5kW |
| 采暖供水温度调节范围(出厂75℃) | 15-80℃ | 15-80℃ |
| 采暖最高工作压力 | 0.3MPa | 0.3MPa |
| 采暖循环水量（针对△T=20K） | 1,290 L/h | 1,074 L/h |
| 水泵机外扬程（针对额定循环水量） | 0.025MPa | 0.025MPa |
| 生活热水最低启动流量VUW | – | 2L/min |
| 生活热水流量VUW（△T=25K） | – | 19.7L/min |
| 生活热水流量VUW（△T=30K） | – | 16.4L/min |
| 生活热水系统适用水压VUW* | – | 0.01-1.0MPa |
| 生活热水出水温度范围VUW | – | 35-65℃ |
| 设备侧的燃气接头 | 15mm | 15mm |
| 设备侧供暖供水和回水接口 | G 3/4” | G 3/4” |
| 设备侧冷水和热水接口 | G 1/2” | G 1/2” |
| 安全阀接口 | 15mm | 15mm |
| 冷凝水排放软管接口 | 19mm | 19mm |
| 膨胀水箱容积 | 10L | 10L |
| 进气/排烟接头 | 60/100mm | 60/100mm |
| 允许的最大管长（水平墙体/屋顶烟道）φ60/100mm 无排烟挡板 | 6.0m+87°弯头 | 7.0m+87°弯头 |
| 天然气12T 燃气动压 | 2.0kPa | 2.0kPa |
| 燃气耗气量（12T，15℃/1013mbar） | 3.8m³/h | 3.6m³/h |
| 最低/最高排烟温度 | 35/85℃ | 35/85℃ |
| 氮氧化物排放等级 | 5级 | 5级 |
| 采暖30%额定热负荷-效率** | 107.86 | 107.96 |
| 设备尺寸(高*宽*厚) | 720×440×348mm | 720×440×382mm |
| 净重约 | 39 | 43 |
| 电气连接 | ~220V/50Hz | ~220V/50Hz |
| 保险丝（慢熔） | 4 | 4 |
| 额定电功率 | 110 | 113 |
| 外壳防护等级 | IP X4 D | IP X4 D |
*数据来源于对应产品的“型式检验报告”
**数据来源于该产品的“能效检验报告”
