ecoTEC intro 冷凝式燃气暖浴两用炉
- 一级能效
- 五级排放
- 小采暖大热水
- 平板紧凑设计

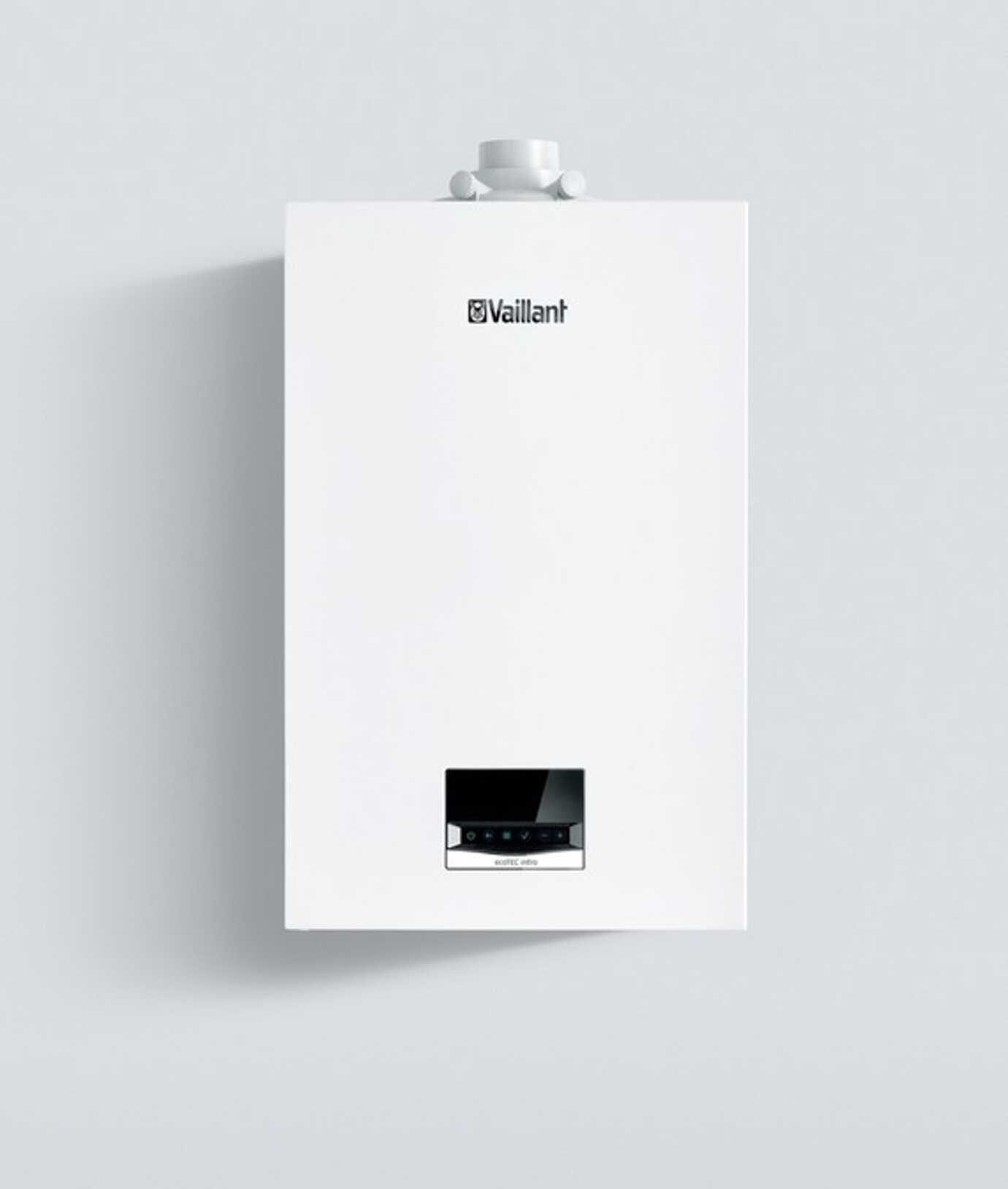

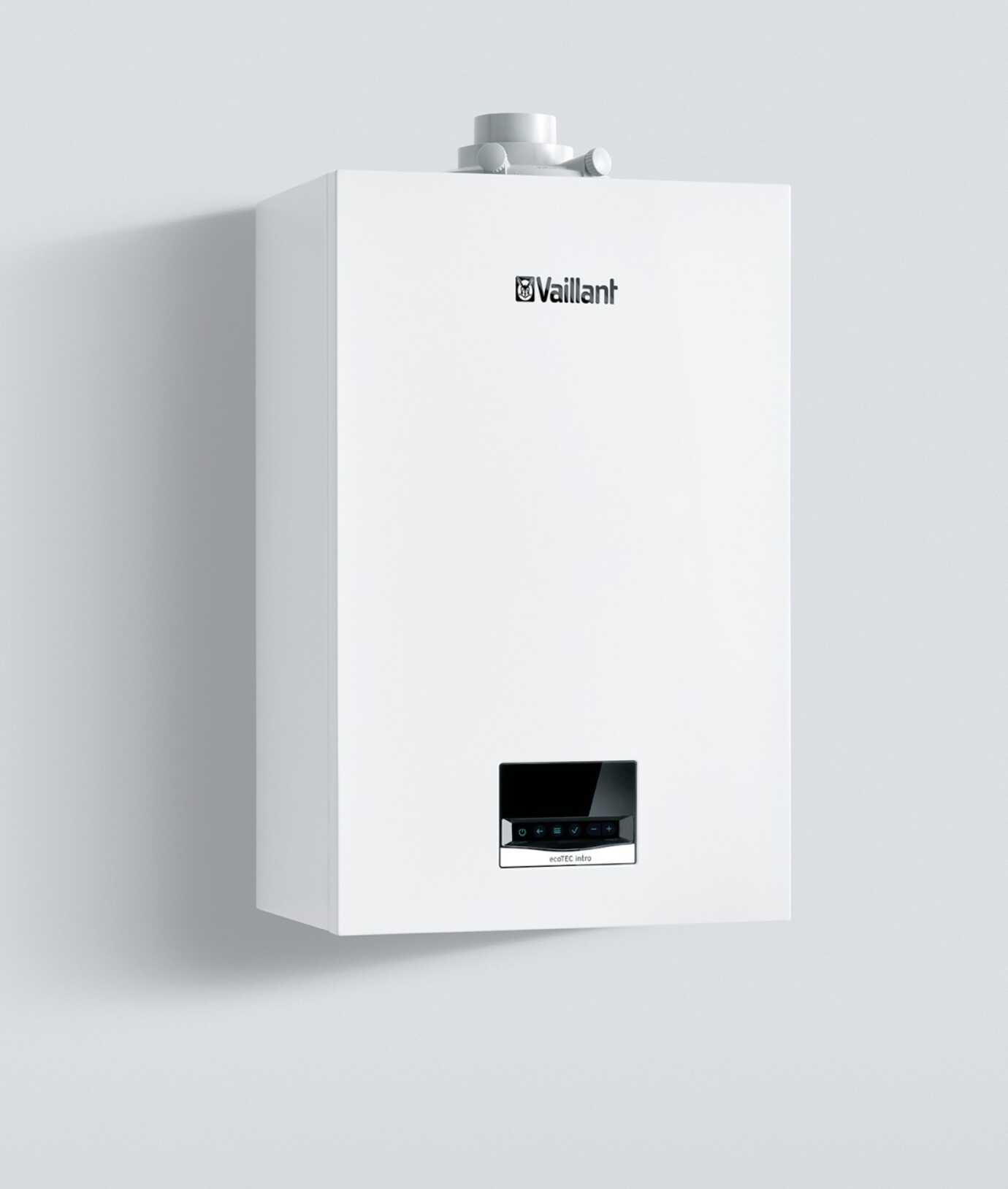

注释：本宣传所示外观图为威能ecoTEC intro 24kW 外观及内部结构，不同型号的产品以及因产品升级原因导致的不同生产批次的产品，其内部结构可能存在细微差异，具体信息请以实物为准；本宣传所示图片为经艺术加工的广告渲染图，仅供参考。
总览
高效暖浴 节能省心
全预混冷凝炉 | 小身形 大能量
- 一级能效
- 五级排放
- 小采暖大热水
- 平板紧凑设计
一体化采暖系统 采暖热水同时享
- 18kW/24kW可选，组合地暖或暖气片，实现全屋用水+采暖自由
适用户型推荐指引
| 24kW | 27kW |
| 中小户型 | 中大户型 |
| 90㎡-150㎡ | 150㎡-200㎡ |
超一级能效 节能低耗 全预混冷凝科技

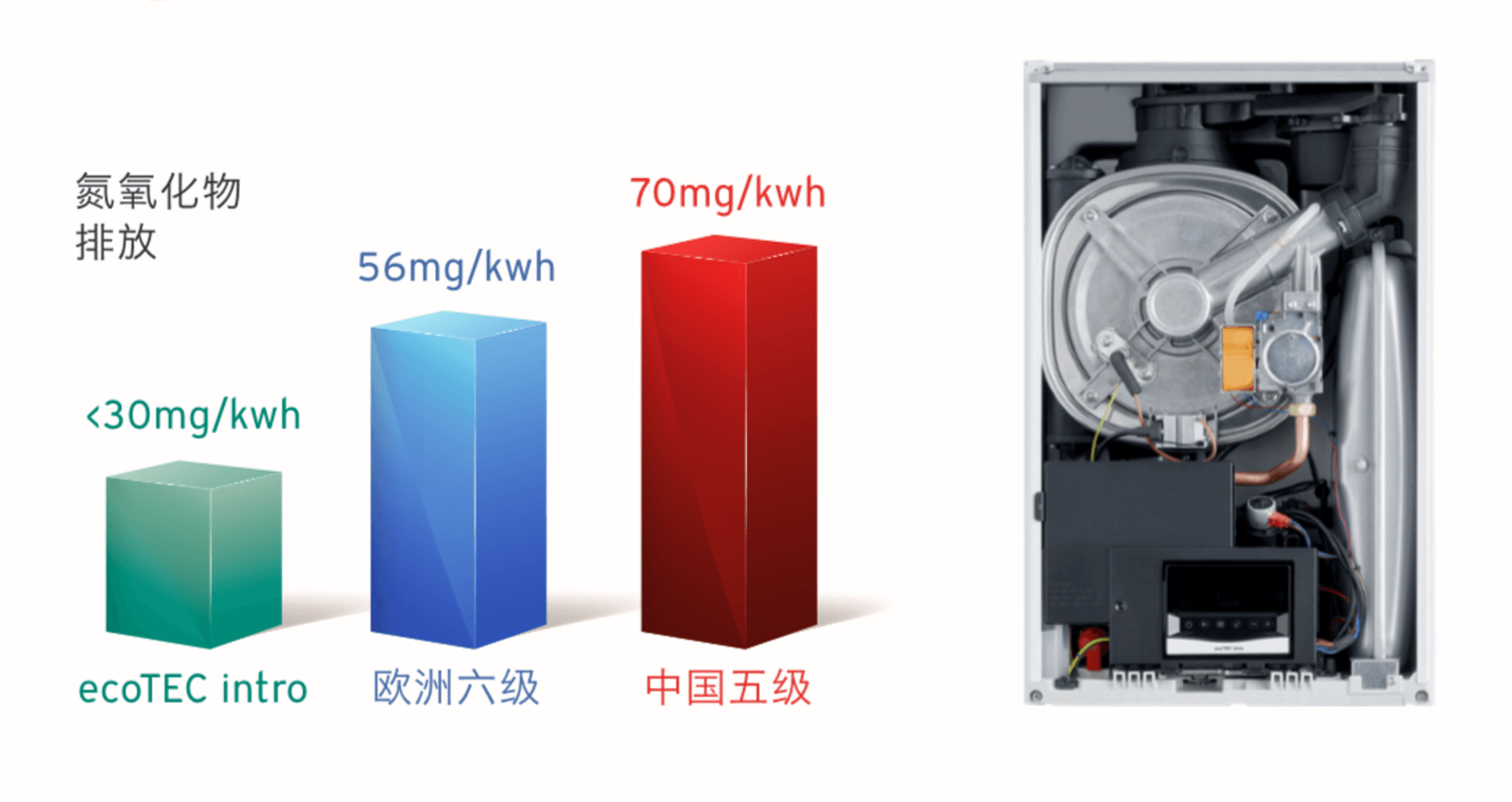

- 对燃烧所需的燃气和空气，按比例进行预混，再进入燃烧室，保证燃烧效率，实现高效换热。ecoTEC intro 24kW热效率高达106.59%①，5级氮氧化物排放②
快速安装 适合新宅或置换

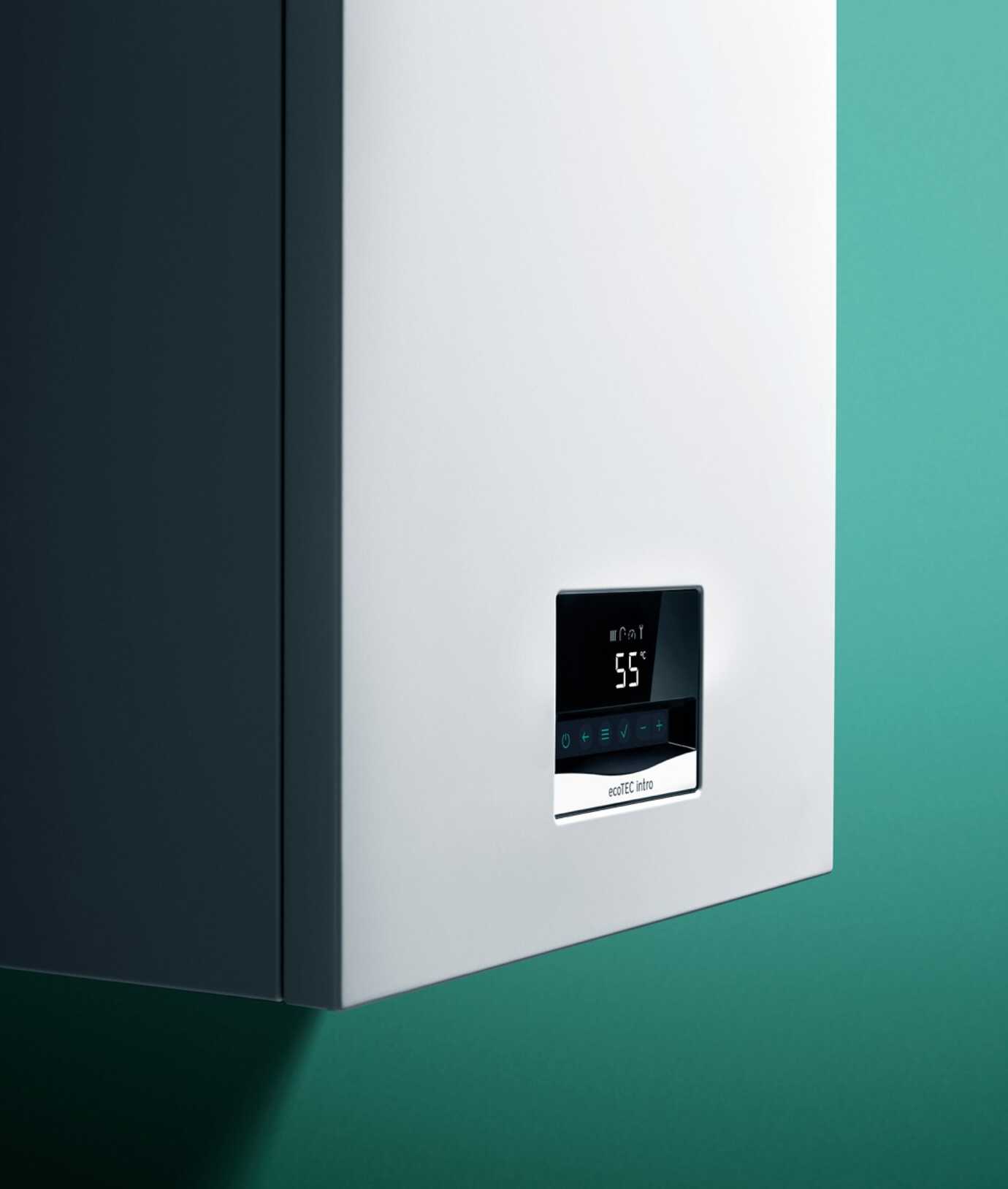

- 紧凑纤薄，契合空间
- 德系简约设计，与家装完美适配
- 体积减少36%③ ，释放厨居空间，垂直接口，摆脱安装空间束缚
双卫无忧 畅快洗浴
- 15.7L/min产热水量，相当于一台15.7L热水器，充沛热水
- 1.7L/min低水压启动，高楼层/老房也能畅享沐浴（数字化压力传感器）
多重暖心 随心所浴
- 防冻保护
- 过热保护
- 防干烧保护
- 水泵防抱死保护
- 熄火保护
- 设备自检
- 超压保护
- 多重过滤保护
- 缺水保护
- 烟道堵塞保护
高配舒适 品质之选
- 配置10L膨胀水箱，热水稳定舒适
- 不锈钢一体式冷凝热交换器（燃烧器）
- 三档可调水泵
智享生活 无需等待
loT互联控制，智能一体，选配智能网关，轻松掌握室内舒适感
- 远程控制：通过威能家手机APP实现远程控制家居环境，省心便捷
- 定时预约：按需使用，智能随心
- 智能提醒：实时检测家中设备的使用情况，支持短信，APP消息推送，便捷省心
- 气候补偿功能（搭配温控器）：实时获取室外温度并调节出水温度，保持室内持续的舒适度
两大安全保障，保护用户数据隐私
- loT智能网关取得了中国家电行业首张IEC 62443-4-1 网络安全证书
- 威能家APP及云服务取得了公安部等保三级备案
*备注：
①热效率高达106.59%：ECOTEC INTRO冷凝式燃气采暖热水两用炉，通过第三方检测公司，依据GB 25034-2020，在50℃/30℃额定热负荷时，检测ECOTEC PLUS 24KW供暖热效率为106.59%，测试报告编号：2021R-0609G。
②五级氮氧化物排放：数据来源于第三方检测报告，依据GB 25034-2020为检验依据，ECO TEC INTRO 系列产品NOX 排放均低于28MG/KW*H；符合国标五级排放等级（氮氧化物排放浓度上限为62MG/KW*H），报告编号分别为：2021R-0608，2021R-0609G。
③体积减少36%：指ECOTEC INTRO 燃气壁挂炉与ECOTEC PRO燃气壁挂炉的体积比，(ECOTEC PRO 体积-ECOTEC INTRO体积)/ECOTEC PRO体积*100%=(宽度440MM*高度720MM*厚度374MM-宽度400MM*高度626MM*厚度270MM)/440MM*720MM*374MM*100=36.49%
规格
| LL1GBQ19 – VUW 18/24 AS/1-1(H-CN) | LL1GBQ25 – VUW 24/28 AS/1-1(H-CN) | |
|---|---|---|
| 允许的设备类型 | 12T | 12T |
| 设备侧的燃气接头 | G 1/2” | G 1/2” |
| 设备侧的供暖供水和回水管接头 | G 3/4″ | G 3/4″ |
| 设备侧的冷水和热水接头 | G 3/4″ | G 3/4″ |
| 进气/排烟接头 | 60/100mm | 60/100mm |
| 冷凝水排放管(最小) | 14.2mm | 14.2mm |
| 天然气12T燃气动压 | 2.0kPa(20.0mbar) | 2.0kPa(20.0mbar) |
| 最小烟气质量流量 | 3.2g/s | 3.7g/s |
| 最大烟气质量流量 | 11.4g/s | 13.3g/s |
| 烟气温度范围 | 40-89℃ | 40-89℃ |
| 30%效率 | 106% | 106% |
| 氮氧化物排放等级 | 五级 | 五级 |
| 一氧化碳排放 | 150ppm(≤250ppm) | 150ppm(≤250ppm) |
| 设备尺寸(高*宽*深) | 626*400*270mm | 626*400*270mm |
| 净重约 | 26kg | 28kg |
| 50/30℃下的额定加热功率范围P | 6.5~19.6kW | 7.7~25.0kW |
| 80/60℃下的额定加热功率范围P | 6.0~18. 4kW | 7.0~24.0kW |
| 热水制备时最大热负荷 | 24kW | 28kW |
| 额定最大热负荷的燃气消耗量 | 2.54m³/h | 2.96m³/h |
| 最大供水温度调节范围(出厂设置: 75°C) | 30~75℃ | 30~75℃ |
| 最高工作压力 | 0.3MPa(3.0bar) | 0.3MPa(3.0bar) |
| 循环水量(针对△T=20K) | 791 l/h | 1032 l/h |
| 供暖运行温度达50/30℃时，冷凝水量约为(pH值3.5-4.0) | 1.88 l/h | 2.45 I/h |
| 最低启动流量 | 1.7 l/min | 1.7 l/min |
| 水量(针对△T=30K) | 10.9 l/min | 13.1 l/min |
| 适用工作压力 | 1.0MPa(10.0bar) | 1.0MPa(10.0bar) |
| 热水出水温度范围 | 35~55°C | 35~55°C |
| 电气连接 | 220V/50Hz | 220V/50Hz |
| 所安装的保险丝(慢熔) | 2A | 2A |
| 最大电功率消耗 | 140W | 145W |
| 防水保护等级 | IPX4D | IPX4D |
