ecoTEC plus 冷凝式燃气采暖热水炉
- 舒适热水，无惧冬夏
- 隽永凝练，平板设计
- 燃气气质平衡，适应突变
- 更多热水，快速响应
- 低噪节能，稳定运行
- 双重保障，供暖不停

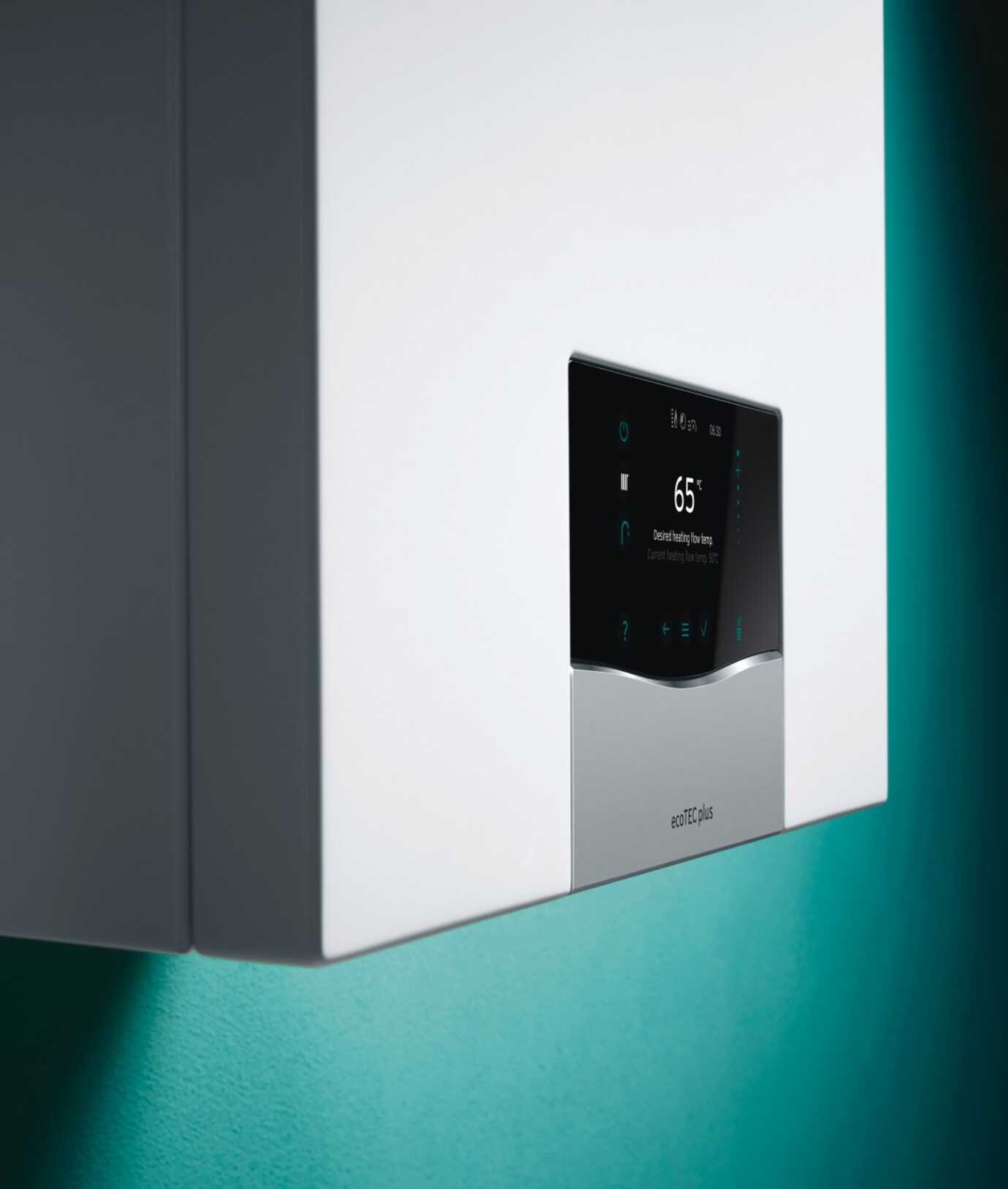

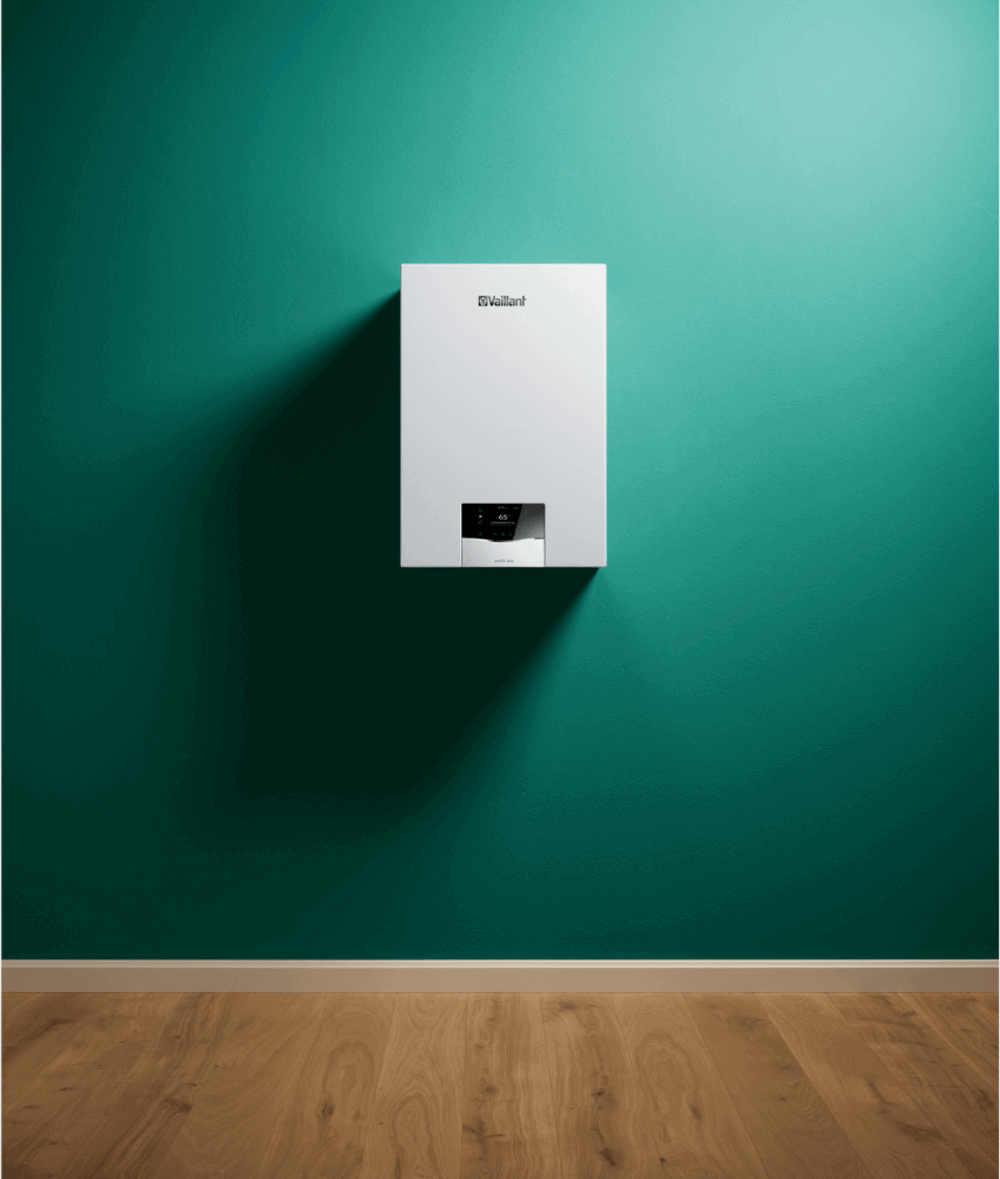

注释：本宣传所示外观图和内部结构示意图均为威能ecoTEC plus，型号LL1GBQ26-VUW 25/32CS/1-5 (N-CN)两用炉，不同型号的产品以及因产品升级原因导致的不同生产批次的产品，其内部构造可能存在细微差异，具体信息请以实物为准；本图片为经艺术加工的广告渲染图，仅供参考
总览
不止是采暖
舒适热水，无惧冬夏
- 采暖热效率108%，热水更比采暖增效20%①
- 无论是采暖还是热水，满足不同季节不同家庭成员的洗浴需求
- 洗浴过程水量充盈舒适，启用“淋浴间歇”模式，重新打开后，热水依旧，无需等待
- 两用炉1:9高变频调节比，温差低流量小夏天热水不烫
隽永凝练，平板设计
- 平板直观，简洁大方，隽永凝练
- 触摸屏控制，无翻盖，使用便捷
- 菜单逻辑简单，中文易懂易学易用
燃气气质平衡，适应突变
- 燃气气质发生变化时，或突然遭遇极端天气，确保壁挂炉自动调节适应且稳定运行
- IoniDetect离子火焰监测技术结合自动校准技术ADA，为壁挂炉平稳运行保驾护航
更多热水，快速响应②
- 增效热水功能，提供加大热水输出功率
- 速热功能，快速得到指定温度热水
低噪节能，稳定运行
- LIN Bus水泵低负荷运行，节能低噪，减少机器启动次数，平滑运行
双重保障，供暖不停③
- 由于内部或者外部原因造成的轻故障，低负荷继续运行，给售后上门留出时间
备注：
①：数据来源为规格型号LL1GBQ36-VUW 35/40CS/1-5 (N-CN) 产品，报告编号2021R-0740，按GB 20665的规定，在30%额定热负荷的供暖热水效率为108%。
②：更多热水指热水加热功率大于其他威能常规炉/冷凝炉。
③：“轻故障”是指发生可代偿的故障时，也可以使用其他的信息/采用计算值替代，仅降低负荷，而壁挂炉不会停机。为售后维修人员预留上门时间，不让消费者受冻。
规格
| 型号 | LN1GBQ20-VU 20 CS/1-5(N-CN) | LN1GBQ26-VU 25 CS/1-5(N-CN) | LN1GBQ31-VU 30 CS/1-5(N-CN) | LN1GBQ36-VU 35 CS/1-5(N-CN) | LL1GBQ20-VUW 20/26 CS/1-5(N-CN) | LL1GBQ26-VUW 25/32 CS/1-5(N-CN) | LL1GBQ31-VUW 30/36 CS/1-5(N-CN) | LL1GBQ36-VUW 35/40 CS/1-5(N-CN) |
|---|---|---|---|---|---|---|---|---|
| 50/30 ℃下的额定供热功率范围 | 3.8-21.6kW | 3.8-27.1kW | 4.3-32.5kW | 4.9-37.7kW | 3.8-21.6kW | 3.8-27.1kW | 4.3-32.5kW | 4.9-37.7kW |
| 热水最大供热功率 | 24.0kW | 30.0kW | 34.8kW | 39.7kW | 26.0kW | 32.0kW | 36.0kW | 39.7kW |
| 最高供水温度 | 85℃ | 85℃ | 85℃ | 85℃ | 85℃ | 85℃ | 85℃ | 85℃ |
| 供水温度调节范围(出厂设置：75℃) | 30-80℃ | 30-80℃ | 30-80℃ | 30-80℃ | 30-80℃ | 30-80℃ | 30-80℃ | 30-80℃ |
| 最大工作压力供暖设备 | 0.3MPa (3.0bar) | 0.3MPa (3.0bar) | 0.3MPa (3.0bar) | 0.3MPa (3.0bar) | 0.3MPa (3.0bar) | 0.3MPa (3.0bar) | 0.3MPa (3.0bar) | 0.3MPa (3.0bar) |
| 基于△T=20K的额定循环水量 | 860l/h | 1075l/h | 1290l/h | 1498l/h | 860l/h | 1074l/h | 1290l/h | 1498l/h |
| 针对额定循环水量的水泵扬程 | 0.025MPa (0.250bar) | 0.025MPa (0.250bar) | 0.025MPa (0.250bar) | 0.025MPa (0.250bar) | 0.025MPa (0.250bar) | 0.025MPa (0.250bar) | 0.025MPa (0.250bar) | 0.025MPa (0.250bar) |
| 启动水量 | – | – | – | – | 2l/min | 2l/min | 2l/min | 2l/min |
| 单位流量D(△T=30 K) | – | – | – | – | 11.7kg/min | 14.4kg/min | 16.2kg/min | 18.1kg/min |
| 热水温度调节范围 | – | – | – | – | 35-65℃ | 35-65℃ | 35-65℃ | 35-65℃ |
| 流量限制器 | – | – | – | – | 9.4l/min | 11.7l/min | 14.0l/min | 16.0l/min |
| 设备侧的燃气接头 | 15mm | 15mm | 15mm | 15mm | 15mm | 15mm | 15mm | 15mm |
| 设备侧供暖供水/和回水管接口 | G3/4″ | G3/4″ | G3/4″ | G3/4″ | G3/4″ | G3/4″ | G3/4″ | G3/4“ |
| 设备侧冷水/热水接口 | G1/2″ | G1/2″ | G1/2″ | G3/4″ | G3/4″ | G3/4″ | G3/4″ | G3/4“ |
| 安全阀接口 | 15mm | 15mm | 15mm | 15mm | 15mm | 15mm | 15mm | 15mm |
| 冷凝水排放软管接口 | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm | 19mm |
| 进气/排烟管道接头 | 60/100mm | 60/100mm | 60/100mm | 60/100mm | 60/100mm | 60/100mm | 60/100mm | 60/100mm |
| 天然气12T(G20)燃气接头压力 | 2.0kPa | 2.0kPa | 2.0kPa | 2.0kPa | 2.0kPa | 2.0kPa | 2.0kPa | 2.0kPa |
| 基于15℃和1013mbar的最大气体体积，干燥气体(热水制备/供暖运行)，12T(G20) | 2.6m³/h | 3.2m³/h | 3.7m³/h | 4.3m³/h | 2.8m³/h | 3.4m³/h | 3.9m³/h | 4.3m³/h |
| 氮氧化物排放等级 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| 重量(不带包装、不带水) | 34kg | 36kg | 36kg | 38kg | 36kg | 37kg | 37kg | 41kg |
| 额定电压/电源频率 | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz |
| 允许的连接电压 | 190V-253V | 190V-253V | 190V-253V | 190V-253V | 190V-253V | 190V-253V | 190V-253V | 190V-253V |
| 待机电能消耗 | 3W | 3W | 3W | 3W | 3W | 3W | 3W | 3W |
| 外壳防护等级 | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D | IPX4D |
| 设备尺寸(高*宽*深)mm | 720*440*348 | 720*440*348 | 720*440*348 | 720*440*382 | 720*440*348 | 720*440*348 | 720*440*348 | 720*440*382 |
