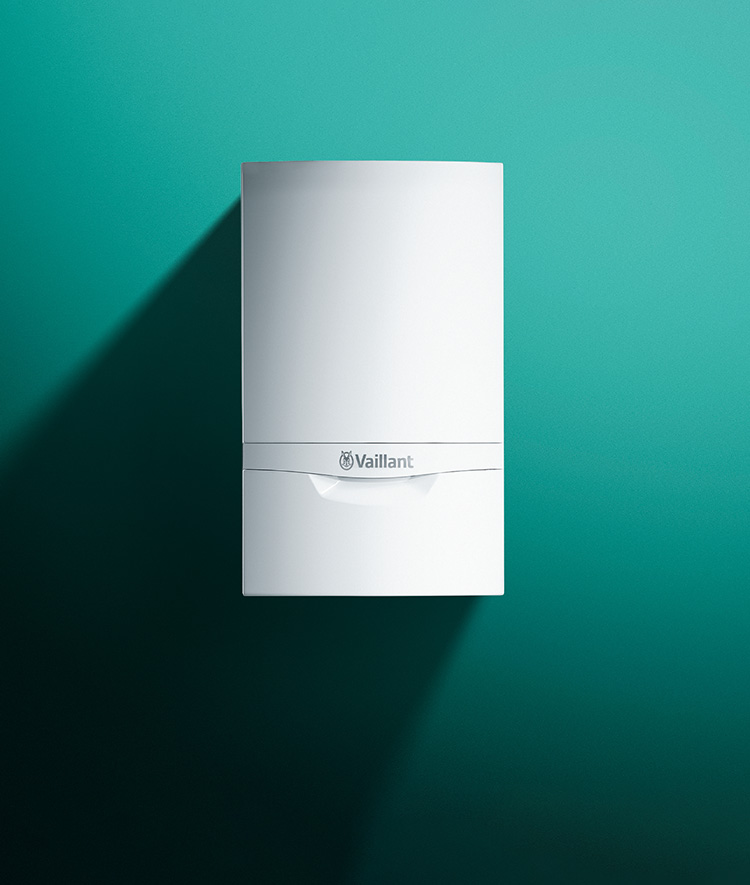

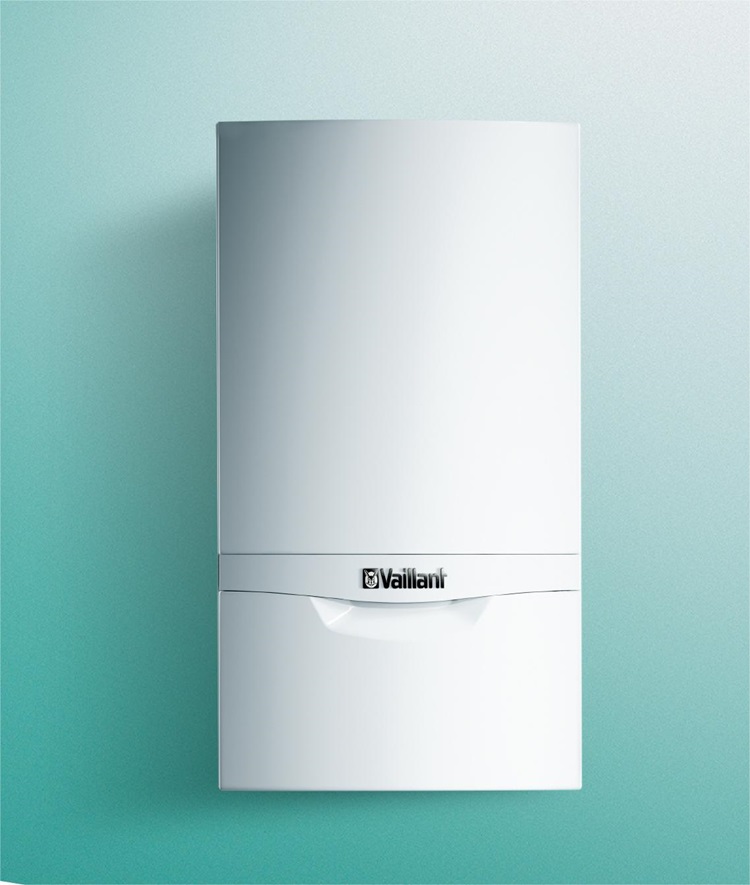

ecoTEC pro 冷凝式燃气暖浴两用炉
- 威能Aqua-Condens系统
- 威能中文界面操作产品，简单明了
- 通过威能eBUS协议，能够实现与威能其他控制器联合使用
- 达到五级氮氧化物排放标准①
- 可与水罐、控制系统及可再生能源系统搭配使用
注释：①依据标准为GB/T 25034本宣传所示外观图和内部结构示意图均为威能ecoTEC pro 两用炉，型号LN1GBQ25-VU CN 246/6-2 (H-CN)，不同型号的产品以及因产品升级原因导致的不同生产批次的产品，其内部构造可能存在细微差异，具体信息请以实物为准；本图片为经艺术加工的广告渲染图，仅供参考。
总览
精湛工艺，一“键”倾心
- 先进技术：冷凝科技
- 高效节能：热效率达到106%①
- 智能控制：减少燃气消耗
- 智能连接：操作便捷易懂
- 可回收材料：提高利用率
- 保护环境：降低氮氧化物排放
*备注①：指数据来源于CGAC检测报告
规格
| 220/50产品名称 | 单位 | VU246/6-2 | VU286/6-2 | VU346/6-2 | VUW186/6-2 | VUW246/6-2 | VUW286/6-2 |
|---|---|---|---|---|---|---|---|
| 采暖功率输出范围(80/60℃) | kW | 6.5-24 | 8.0-28 | 8.0-34 | 6.2-18 | 6.5-24 | 8.0-28 |
| 采暖功率输出范围(50/30℃) | kW | 6.9-26 | 8.5-30 | 8.5-36 | 6.7-19.5 | 6.9-26 | 8.5-30 |
| 供暖设备上的最大加热负荷 | kW | 25.4 | 29.4 | 35.4 | 19 | 25.4 | 29.4 |
| 额定热水输出功率 | kW | – | – | – | 24 | 24 | 28 |
| 燃气压力[12T] | mbar | 20 | 20 | 20 | 20 | 20 | 20 |
| 额定耗气量[12T] | m³/h | 2,69 | 3,11 | 3,75 | 2,69 | 2,69 | 3,11 |
| 最大采暖压力 | bar | 3 | 3 | 3 | 3 | 3 | 3 |
| 生活热水流量[△T=30K] | l/min | – | – | – | 11.3 | 11.3 | 13.0 |
| 生活热水温度范围 | ℃ | – | – | – | 35-65 | 35-65 | 35-65 |
| 循环水量[针对△T=20K] | l/h | 1029 | 1200 | 1457 | 1029 | 1029 | 1200 |
| 生活热水最大适用压力 | bar | – | – | – | 10 | 10 | 10 |
| 30%效率 | % | 106 | 106 | 106 | 106 | ||
| 最高供水温度 | ℃ | 80 | 80 | 80 | 80 | 80 | 80 |
| 采暖供水温度[出厂设置75℃] | ℃ | 30-80 | 30-80 | 30-80 | 30-80 | 30-80 | 30-80 |
| 膨胀罐容量 | l | 10 | 10 | 10 | 10 | 10 | 10 |
| 燃气接口 | 1/2G | 1/2G | 1/2G | 1/2G | 1/2G | 1/2G | |
| 采暖接口 | lnch | 3/4 G | 3/4G | 3/4G | 3/4G | 3/4G | 3/4G |
| 生活热水接口 | lnch | 1/2 G | 1/2 G | 1/2 G | 1/2 G | 1/2 G | 1/2 G |
| 安全泄压阀接口[min.] | lnch | 1/2 G | 1/2 G | 1/2 G | 1/2 G | 1/2 G | 1/2 G |
| 冷凝水接水管[min.] | 19mm软管 | 19mm软管 | 19mm软管 | 19mm软管 | 19mm软管 | 19mm软管 | |
| 烟管尺寸 | mm | 60/100同轴 | 60/100同轴 | 60/100同轴 | 60/100同轴 | 60/100同轴 | 60/100同轴 |
| NOx 排放等级 | 5 | 5 | 5 | 5 | 5 | 5 | |
| 尺寸 [H×W×D] | mm | 720×440×336 | 720×440×336 | 720×440×374 | 720×440×336 | 720×440×336 | 720×440×336 |
| 安装重量 | kg | 32.5 | 34 | 37 | 33.5 | 33.5 | 35.5 |
| 电源 | V/Hz | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 | 220/50 |
| 内部熔断器 | 2 A | 2 A | 2 A | 2 A | 2 A | 2 A | |
| 待机电耗 | W | 4 | 4 | 4 | 4 | 4 | 4 |
| 额定电功率 | W | 132 | 143 | 150 | 132 | 135 | 143 |
| 防水保护等级 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 | IP X4 |
