turboMAX intro 燃气采暖热水炉
- 化繁为简，采暖热水一体
- 热水无忧，低流量启动设计
- 供暖稳定，多火排设计，燃烧稳定高效
- 德系精工，细节精益求精，经久可靠
- 安全防护，严密系统构筑，时刻守护家人安全
- 智能便捷，按键触控设计，可选配智能网关

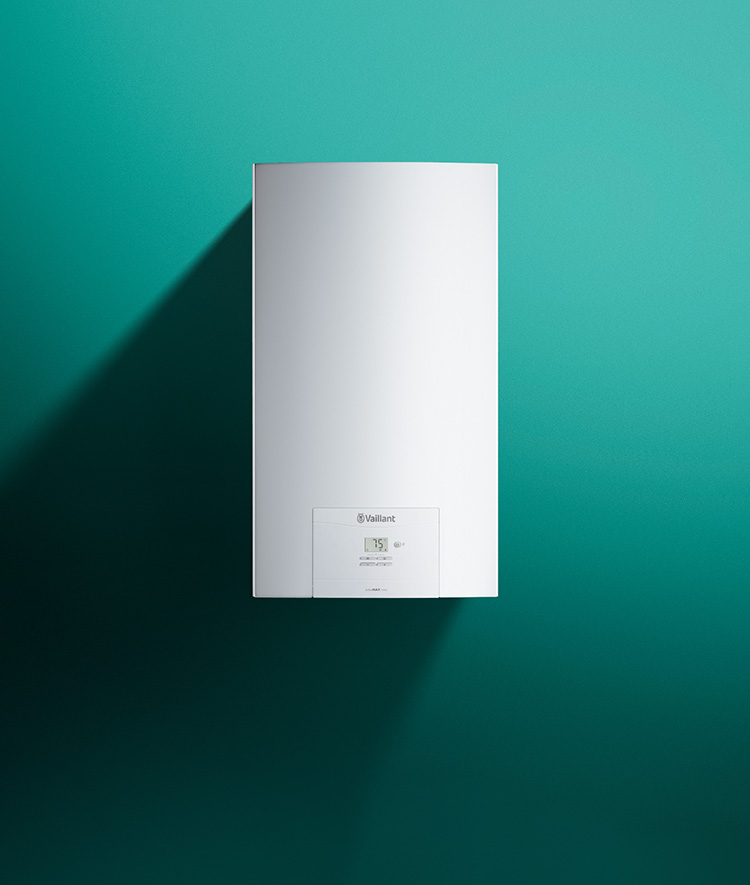

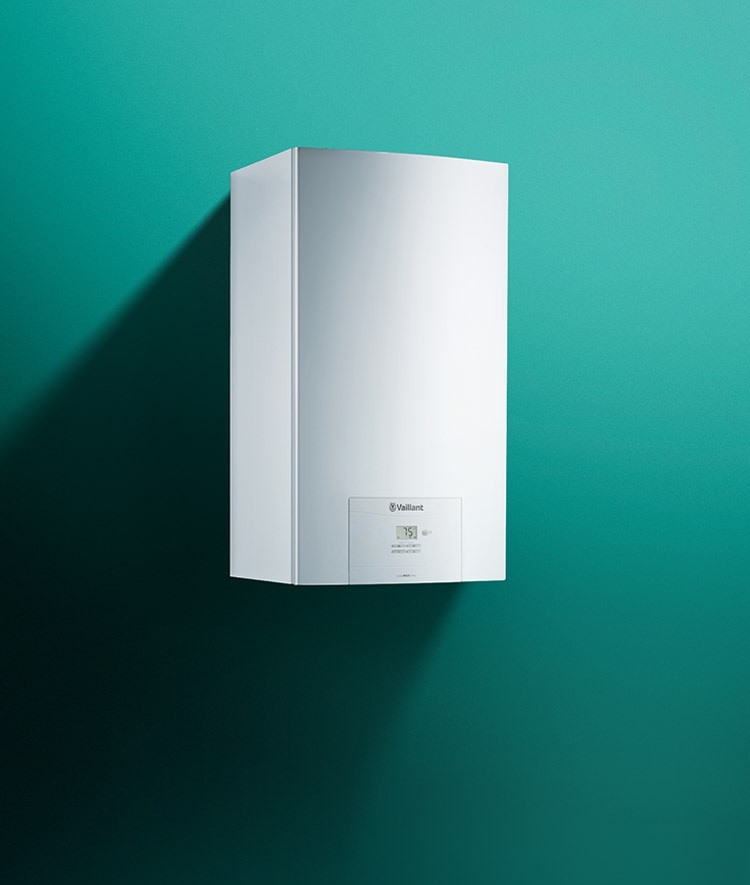

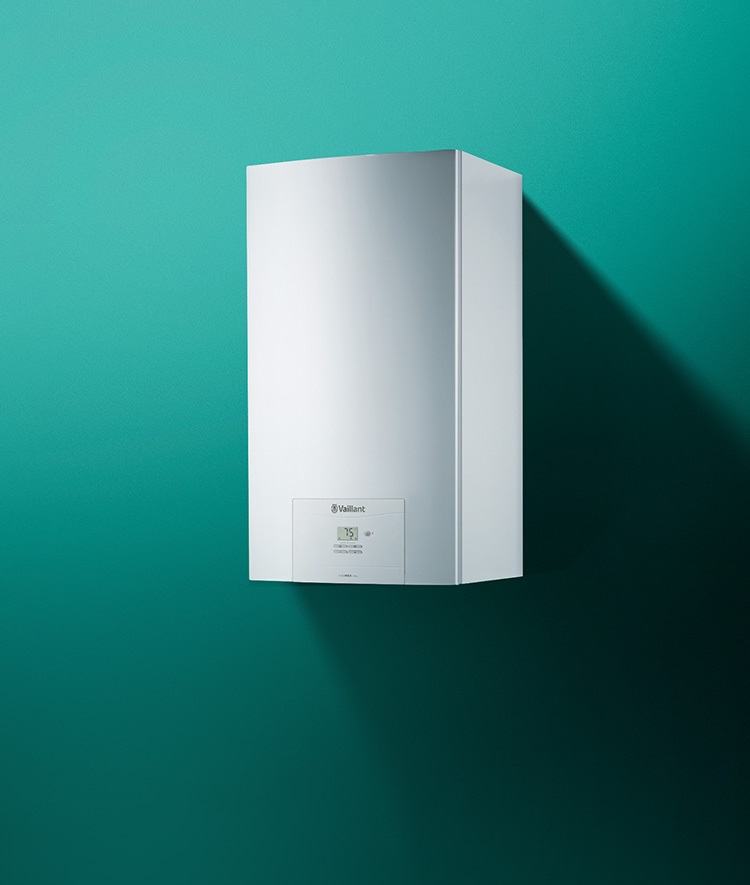

*本宣传所示产品图均为威能turboMAX intro 24kW外观及内部结构，不同型号的产品以及因产品升级原因导致的不同生产批次的产品，其内部结构可能存在细微差异，具体信息请以实物为准；本宣传所示图片为经艺术加工的广告渲染图，仅供参考*德国威能系指品牌源自德国，本款产品产地为中国。
总览
暖浴一步到位 四季舒适无忧
化繁为简 采暖热水一体 畅享四季舒适
紧凑型简约设计与家居空间完美适配，可自由组合地暖或暖气片，全屋舒适采暖，畅享沐浴
- 暖气片/地暖+热水洗浴：实现365天热水洗浴+冬季采暖需求
- turboMAX intro 28kW为例，满足150㎡-200㎡采暖面积稳定供暖，双用水点使用无忧
多功率可选，适配不同户型
| 采暖面积<90㎡ | 采暖面积<150㎡ | 采暖面积<200㎡ | 采暖面积<300㎡ |
|---|---|---|---|
| 壁挂炉功率18kW相当于一台10.5L的热水器① | 壁挂炉功率24kW相当于一台13.4L的热水器① | 壁挂炉功率28kW相当于一台15.8L的热水器① | 壁挂炉功率36kW相当于一台19.3L的热水器① |
热水无忧 低流量启动设计 热水畅享舒适
- 15.8L/min产热水量：28kW相当于一台15.8L热水器，充沛热水
- 1.7L/min启动流量：1.7L/min低水压启动
- 不锈钢板式换热系统：快速换热，提供澎湃热水
供暖稳定 多火排设计 燃烧稳定高效
13片火排设计，保障燃烧稳定
- 高能效，28kW功率机型热效率可达93.65%②
德系精工 细节精益求精 经久可靠
- 铜主热交换器：优异导热性能，高效换热
- 铜水路组件：耐腐蚀，使用寿命长
- 6M三档可调水泵：适应不同使用场景，降低运行噪音
- 基于威能强大的中央数据处理器，稳定可靠
安全防护 严密系统构筑 时刻守护家人安全
平衡式烟道设计，燃烧更放心
- 燃烧氧气来源室外，不消耗室内氧气，避免缺氧
- 燃烧废气排出室外，安心舒心采暖
负压燃烧系统
- 保证烟气充分排出，避免CO外溢，更安全
多重结构保护，细致入微守护安全
- 燃烧室隔板：避免高温
- 防爆板设计
- 整机外壳面板：隔离燃烧噪音
整机10+安全防护
- 防冻保护
- 过热保护
- 防干烧保护
- 外壳防烫伤保护
- 超压保护
- 过滤保护
- 防冷凝水保护
- 缺水保护
- 设备自检
- 防漏电保护
- 熄火保护
- 风机预清扫保护
权威认证 安全有保障
满足15年③ 环保使用期限
- CCC认证
- 型检报告
- 节能认证
智能便捷
按键触控设计，直观清晰轻松使用，享受温暖舒适
可选配智能网关，轻松掌握室内舒适感
- 远程控制
- 室温调节
- 智能预约
- 实时提醒
备注：
①产热水率：数据来源于产品质量检测报告，通过第三方检测公司，依据GB 25034-2020《燃气采暖热水炉》为检验依据，检测turboMAX intro两用炉18kW，24kW，28kW，35kW分别标称产热水率为10.5L/min，13.4L/min，15.8L/min，19.3L/min。
②热效率：通过第三方检测公司，依据GB 25034-2020，在额定热负荷80℃/60℃状态下，turboMAX intro 18kW，24kW，28kW，35kW热效率检测结果分别为92.05%，92.49%，93.65%，93.09%。
③15年：指产品环保使用期限为15年（用户按照说明书上的正常使用条件使用的前提下）。标识依据的是相关和法规和规章：《废气电器电子产品回收处理管理条例》和《电器电子产品有害物质限制使用管理办法》相关的标准是SJ/T 11364和GB/T 26572。
规格
| 技术参数 | N1PB21-VU 18X/6-1 (H-CN) | N1PB27-VU 24X/6-1 (H-CN) | N1PB32-VU 28X/6-1 (H-CN) | N1PB40-VU 35X/6-1 (H-CN) |
|---|---|---|---|---|
| 采暖额定热负荷范围 | 9.4-21.0kW | 11.0-27.3kW | 12.8-32.0kW | 13.6-40.0kW |
| 采暖额定热输出范围（80/60℃） | 8.0-18.0kW | 9.0-24.0kW | 10.8-28.0kW | 11.3-35.0kW |
| 生活热水制备时的最大供热功率（VUW） | – | – | – | – |
| 燃气种类 | 12T | 12T | 12T | 12T |
| 设备侧的燃气接头 | G 3/4“ | G 3/4“ | G 3/4“ | G 3/4“ |
| 设备侧供暖供水/和回水管接口 | G 3/4“ | G 3/4“ | G 3/4“ | G 3/4“ |
| 设备侧冷水和热水接口 | G 1/2“ | G 1/2“ | G 1/2“ | G 1/2“ |
| 泄压阀连接管（最小） | G 3/8“ | G 3/8“ | G 3/8“ | G 3/8“ |
| 进气/排烟接头 | 60/100mm | 60/100mm | 60/100mm | 60/100mm |
| 天然气H（12T）燃气动压 | 2.0kPa（20.0mbar） | 2.0kPa（20.0mbar） | 2.0kPa（20.0mbar） | 2.0kPa（20.0mbar） |
| 设备尺寸，高度 | 740mm | 740mm | 740mm | 800mm |
| 设备尺寸，宽度 | 410mm | 410mm | 410mm | 540mm |
| 设备尺寸，深度 | 310mm | 310mm | 310mm | 393mm |
| 净重约 | 32.0kg | 32.5kg | 33kg | 42.0kg |
| 最高供水温度调节范围（出厂设置：75℃） | 35-83℃ | 35-83℃ | 35-83℃ | 35-83℃ |
| 允许的工作压力 | 0.3MPa（3.0bar） | 0.3MPa（3.0bar） | 0.3MPa（3.0bar） | 0.3MPa（3.0bar） |
| 循环水量（针对△T=20K） | 810 l/h | 1070 l/h | 1270 l/h | 1516 l/h |
| 水泵扬程（针对额定循环水量） | 0.043MPa（0.430bar） | 0.025MPa（0.250bar） | 0.017MPa（0.170bar） | 0.043MPa（0.430bar） |
| 最低启动流量 | – | – | – | – |
| 水量（针对△T=25K） | – | – | – | – |
| 水量（针对△T=30K） | – | – | – | – |
| 最大适用压力 | – | – | – | – |
| 最小启动压力 | – | – | – | – |
| 生活热水出水温度范围 | 35-65℃ | 35-65℃ | 35-65℃ | 35-65℃ |
| 电气连接 | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz |
| 允许的连接电压 | 187-253V | 187-253V | 187-253V | 187-253V |
| 所安装的保险丝（慢熔） | 2A | 2A | 2A | 2A |
| 最小电功率消耗 | 140W | 140W | 140W | 140W |
| 额定电功率 | 150W | 150W | 150W | 155W |
| 待机电功率消耗 | 4W | 4W | 4W | 5W |
| 外壳防护等级 | IPX4 | IPX4 | IPX4 | IPX4 |
| 电击防护等级 | Ⅰ类 | Ⅰ类 | Ⅰ类 | Ⅰ类 |
| 技术参数 | L1PB21-VUW 18X/6-1 (H-CN) | L1PB27-VUW 24X/6-1 (H-CN) | L1PB32-VUW 28X/6-1 (H-CN) | L1PB40-VUW 35X/6-1 (H-CN) |
|---|---|---|---|---|
| 采暖额定热负荷范围 | 9.4-21.0kW | 11.0-27.3kW | 12.8-32.0kW | 13.6-40.0kW |
| 采暖额定热输出范围（80/60℃） | 8.0-18.0kW | 9.0-24.0kW | 10.8-28.0kW | 11.3-35.0kW |
| 生活热水制备时的最大供热功率（VUW） | 18.0kW | 24.0kW | 28.0kW | 35.0kW |
| 燃气种类 | 12T | 12T | 12T | 12T |
| 设备侧的燃气接头 | G 3/4“ | G 3/4“ | G 3/4“ | G 3/4“ |
| 设备侧供暖供水/和回水管接口 | G 3/4“ | G 3/4“ | G 3/4“ | G 3/4“ |
| 设备侧冷水和热水接口 | G 1/2“ | G 1/2“ | G 1/2“ | G 1/2“ |
| 泄压阀连接管（最小） | G 3/8“ | G 3/8“ | G 3/8“ | G 3/8“ |
| 进气/排烟接头 | 60/100mm | 60/100mm | 60/100mm | 60/100mm |
| 天然气H（12T）燃气动压 | 2.0kPa（20.0mbar） | 2.0kPa（20.0mbar） | 2.0kPa（20.0mbar） | 2.0kPa（20.0mbar） |
| 设备尺寸，高度 | 740mm | 740mm | 740mm | 800mm |
| 设备尺寸，宽度 | 410mm | 410mm | 410mm | 540mm |
| 设备尺寸，深度 | 310mm | 310mm | 310mm | 393mm |
| 净重约 | 32.5kg | 33kg | 34kg | 43.0kg |
| 最高供水温度调节范围（出厂设置：75℃） | 35-83℃ | 35-83℃ | 35-83℃ | 35-83℃ |
| 允许的工作压力 | 0.3MPa（3.0bar） | 0.3MPa（3.0bar） | 0.3MPa（3.0bar） | 0.3MPa（3.0bar） |
| 循环水量（针对△T=20K） | 810 l/h | 1070 l/h | 1270 l/h | 1516 l/h |
| 水泵扬程（针对额定循环水量） | 0.043MPa（0.430bar） | 0.025MPa（0.250bar） | 0.017MPa（0.170bar） | 0.043MPa（0.430bar） |
| 最低启动流量 | 1.7 l/min | 1.7 l/min | 1.7 l/min | 1.7 l/min |
| 水量（针对△T=25K） | 10.5 kg/min | 13.4 kg/min | 15.8 kg/min | 19.3 kg/min |
| 水量（针对△T=30K） | 8.5 kg/min | 11.4 kg/min | 13.4 kg/min | 16.2 kg/min |
| 最大适用压力 | 0.6MPa（6.0bar） | 0.6MPa（6.0bar） | 0.6MPa（6.0bar） | 0.6MPa（6.0bar） |
| 最小启动压力 | 0.1MPa（1.0bar） | 0.1MPa（1.0bar） | 0.1MPa（1.0bar） | 0.1MPa（1.0bar） |
| 生活热水出水温度范围 | 35-65℃ | 35-65℃ | 35-65℃ | 35-65℃ |
| 电气连接 | 220V/50Hz | 220V/50Hz | 220V/50Hz | 220V/50Hz |
| 允许的连接电压 | 187-253V | 187-253V | 187-253V | 187-253V |
| 所安装的保险丝（慢熔） | 2A | 2A | 2A | 2A |
| 最小电功率消耗 | 140W | 140W | 140W | 140W |
| 额定电功率 | 150W | 150W | 150W | 155W |
| 待机电功率消耗 | 4W | 4W | 4W | 5W |
| 外壳防护等级 | IPX4 | IPX4 | IPX4 | IPX4 |
| 电击防护等级 | Ⅰ类 | Ⅰ类 | Ⅰ类 | Ⅰ类 |
