turboMINI 燃气采暖热水炉

  • 两用炉:小采暖,大热水(16kW采暖/22kW热水),满足采暖及热水的不同需求
  • 迷你设计,节约安装空间
  • 节能环保
  • 高性价比

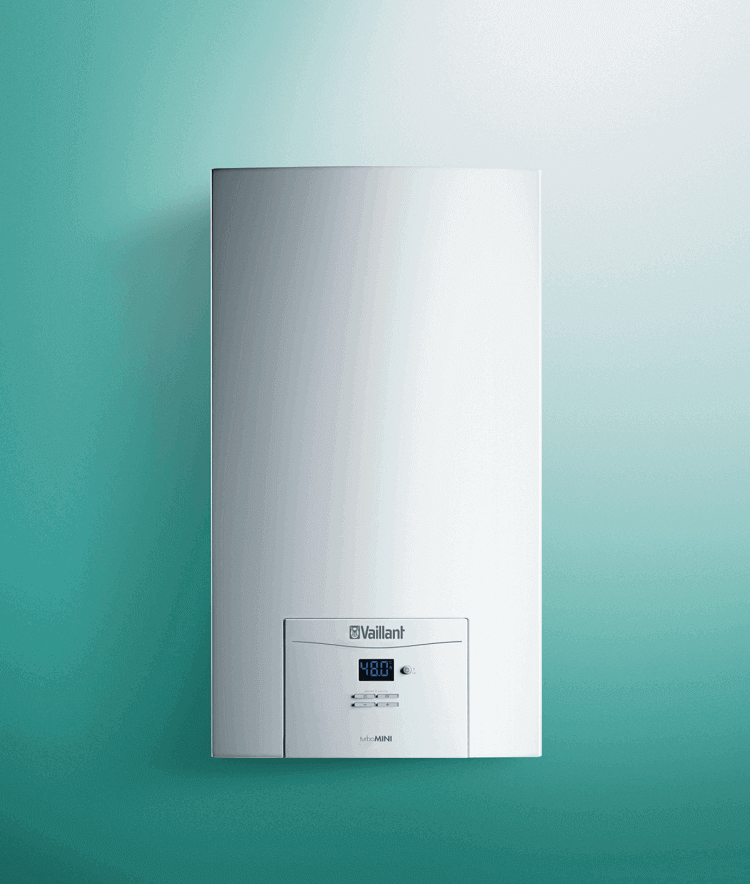

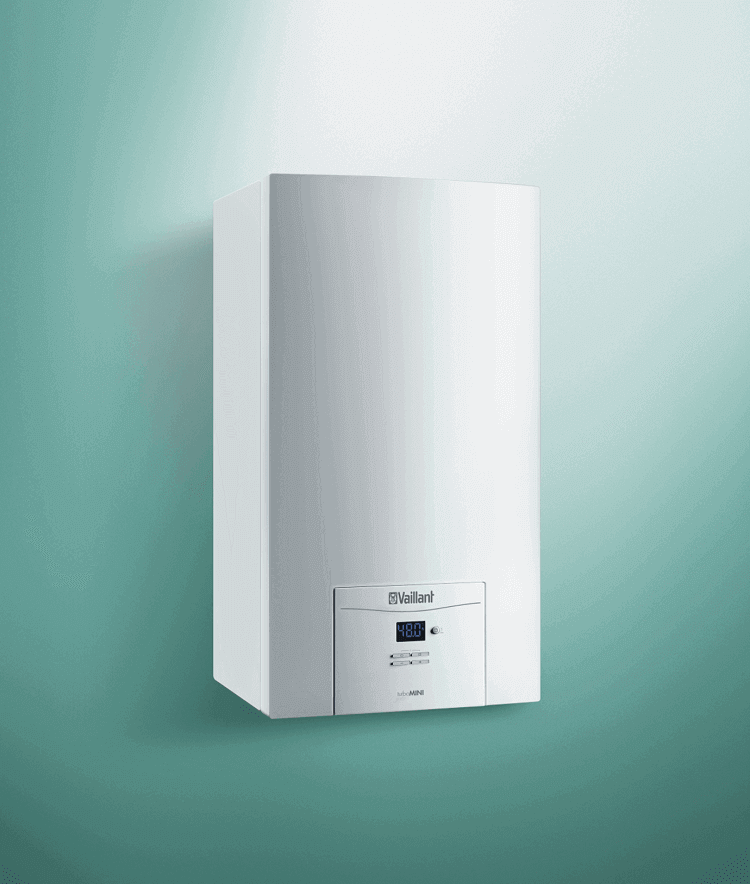

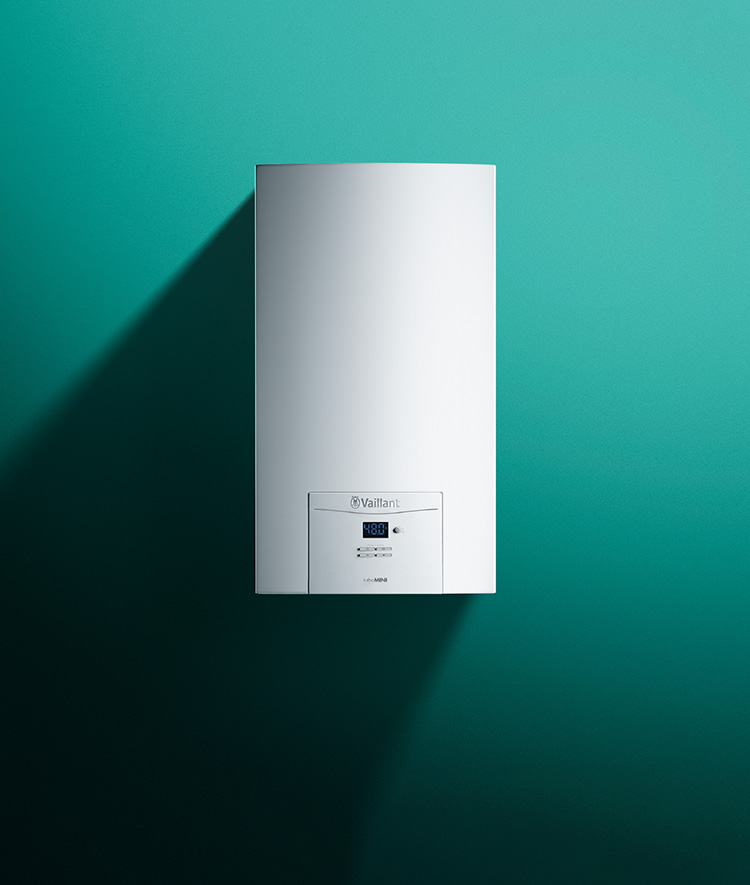

注释:本宣传所示外观图为威能turboMINI两用炉,型号L1PB19-VUW 162/5-X (H-CN),不同型号的产品以及因产品升级原因导致的不同生产批次的产品,其内部构造可能存在细微差异,具体信息请以实物为准;本图片为经艺术加工的广告渲染图,仅供参考。

家里已装修完毕,还能安装采暖系统吗?

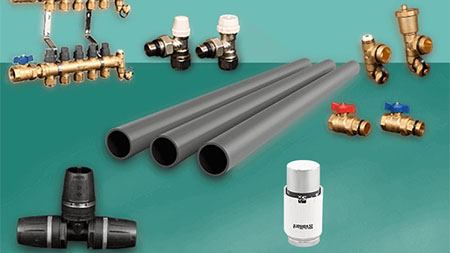

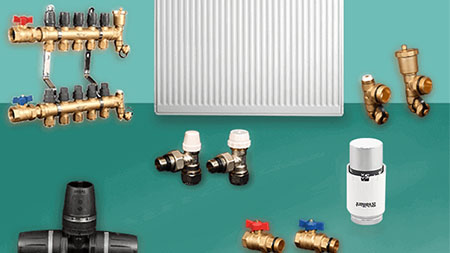

  • 威能明装系统帮您轻松解决
  • 优化管路系统布局
  • 现场实地勘察
  • 减少对装修环境的破坏
  • 实现采暖的同时维持家中原貌

明装采暖系统适合哪些人群?

  • 有老人、孩子,并对生活品质有较高要求的家庭。

满足采暖及热水的不同需求

  • 16kW采暖、22kW热水(相当于一个12.7 kg/min的燃气热水器

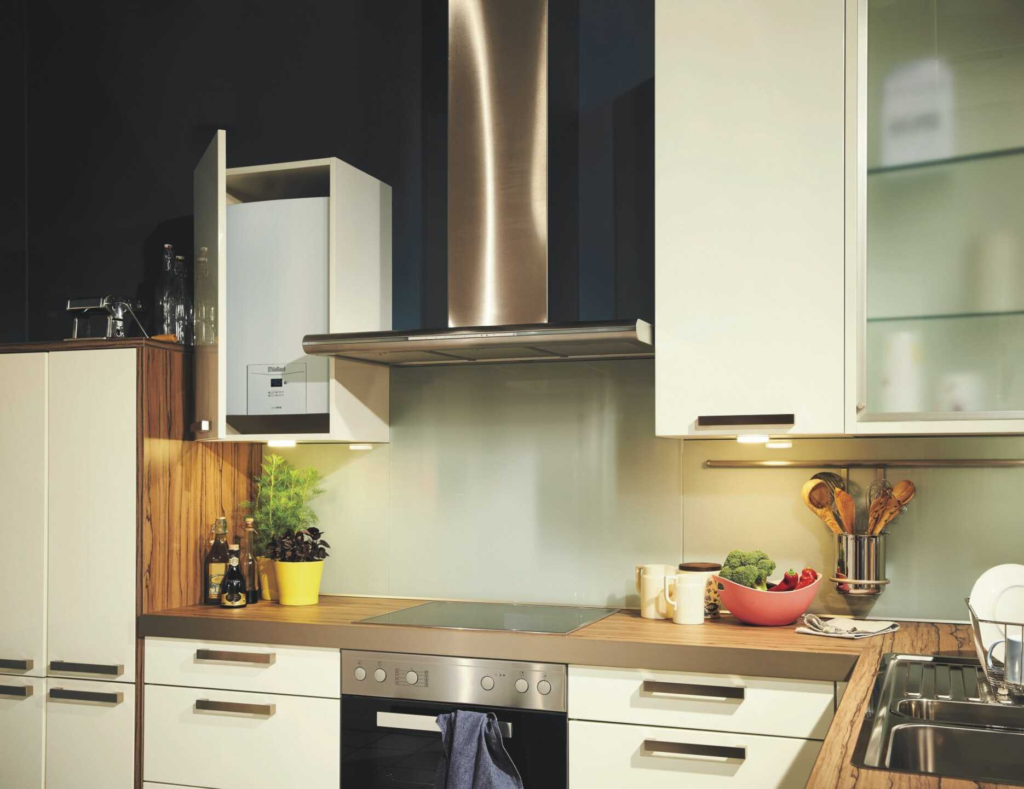

迷你设计,节约安装空间

  • 威能常规壁挂炉中尺寸小巧产品,适合中国家庭人文环境

节能环保

  • 威能“双温感”设计可以在精准控温的同时为用户节省燃气

高性价比

  • 超经济型产品,为中国家庭提供全方位的采暖体验

*备注:①指右侧说明书内技术数据12.7I/min

②指供回水管上各有1个温度传感器

规格

L1PB19-VUW 162/5-X(H-CN)N1PB19-VU 162/5-X(H-CN)
80/60℃下的额定供热功率范围6.8-16.0kW6.8-16.0kW
热水制备时的最大供热功率(VUW)22.0kW
最大热负荷19.4kW(采暖) 25.0kW(热水)19.4kW
最小热负荷8kW8kW
采暖供水温度调节范围(出厂设置:75℃)35-83℃35-83℃
采暖最高工作压力0.3 MPa (3.0 bar)0.3 MPa (3.0 bar)
采暖循环水量(针对△T= 20K)714 l/h714 l/h
水泵机外杨程(针对额定循环水量)0.032 MPa (0.32 bar)0.032 MPa (0.32 bar)
生活热水量最低启用流量(VUM)1.7 l/min
生活热水流量(针对△T=25K) (VUW)12.7 kg/min
生活热水流量(针对△T=30K) (VUW)10.5 kg/min
生活热水最大工作压力(VUW)1.0 MPa –
生活热水出水温度范围35-65℃35-65℃
允许的燃气种类天然气天然气
设备侧的燃气接头G 3/4”G 3/4”
设备侧的供暖供水和回水管接头G 3/4”G 3/4”
设备侧的冷水和热水接头/储水罐供回水接头G 1/2”G 1/2”
安全阀连接管(最小)G 3/8”G 3/8”
膨胀水箱容积6 L6 L
烟道接口60/100 mm60/100 mm
天然气12T燃气动压2.0 kPa2.0 kPa
燃气耗气量12T1.91 m³/h (采暖) 2.65 m³/h (热水)|1.91 m³/h (采暖)
最低排烟温度110℃110℃
最高排烟温度150℃150℃
设备尺寸,宽度385mm385mm
设备尺寸,高度680mm680mm
设备尺寸,厚度300mm300mm
净重30.5kg30kg
电气连接220V/50Hz220V/50Hz
保险丝(慢熔)2A2A
额定电功率110W110W
防水保护等级IP X4IP X4
