Vaillant turboMAX pure 常规壁挂炉
- 高效低NOx燃烧器， 绿色生活
- 现代风格，持久美观
- 产品丰富，舒适生活
- 直观界面，操作简单
- 精益设计，铸就品质

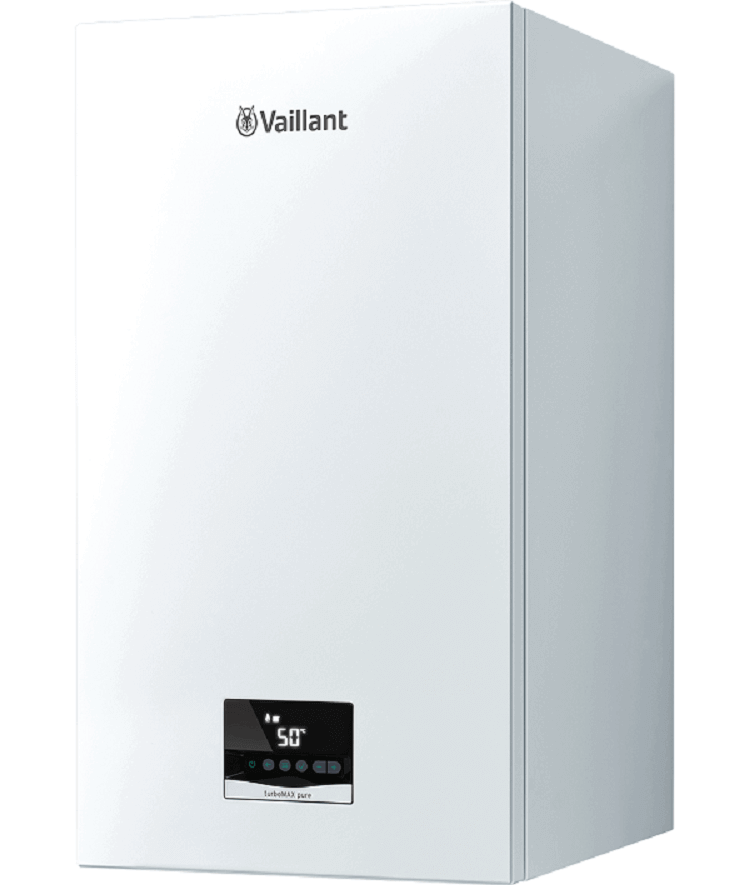

注释：本宣传所示外观图和火排结构图均为威能 turboMAX pure，型号L1PB27-VUW 24LXC/1-2(H-CN)两用炉，不同型号的产品以及因产品升级原因导致的不同生产批次的产品，其内部构造可能存在细微差异，具体信息请以实物为准；本图片为经艺术加工的广告渲染图，仅供参考。
总览

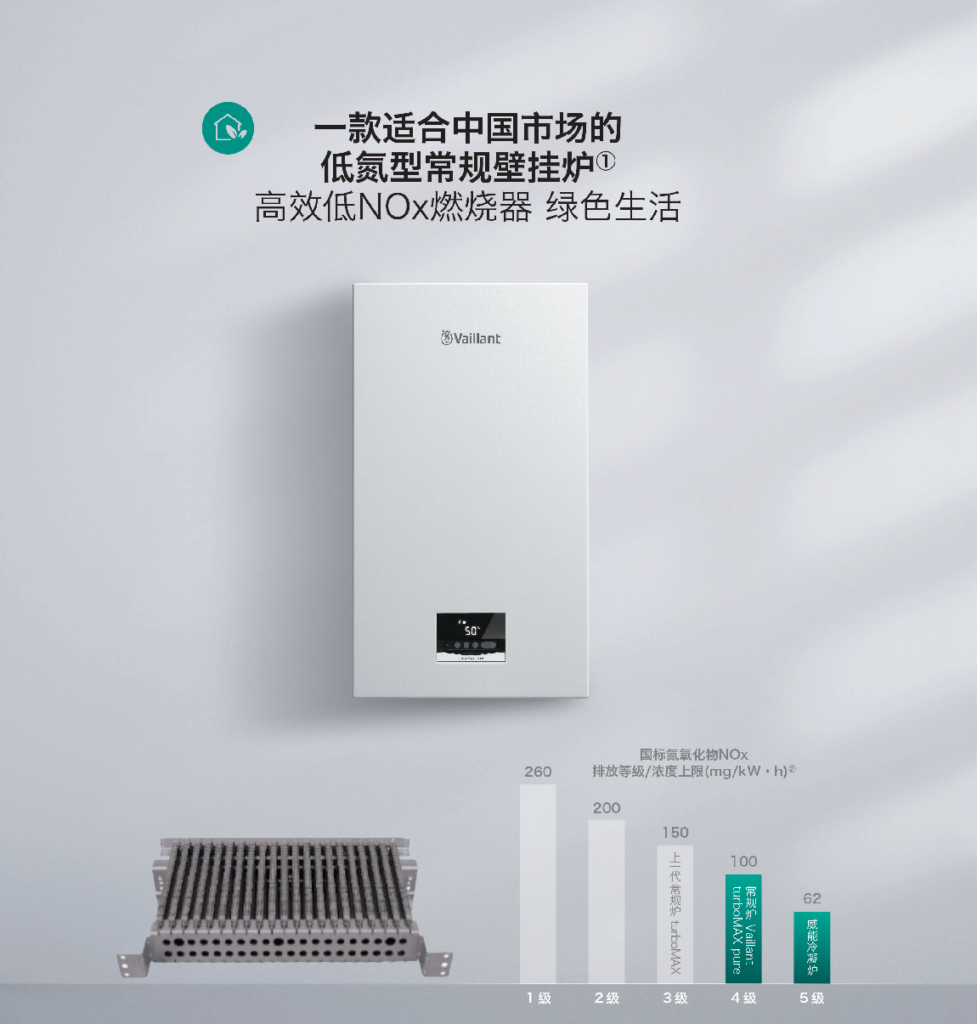

一款适合中国市场的低氮型常规壁挂炉①
高效低NOx燃烧器 绿色生活
- 全新火排②，燃烧稳定充分，采暖/生活热水畅享无忧
- 结合实用新型专利③挡风板，降低单火排烟气温度，从而降低氮进一步氧化的程度，因此可有效降低氮氧化物排放④
- 国标4级氮氧化物排放，获得中国节能环保认证证书

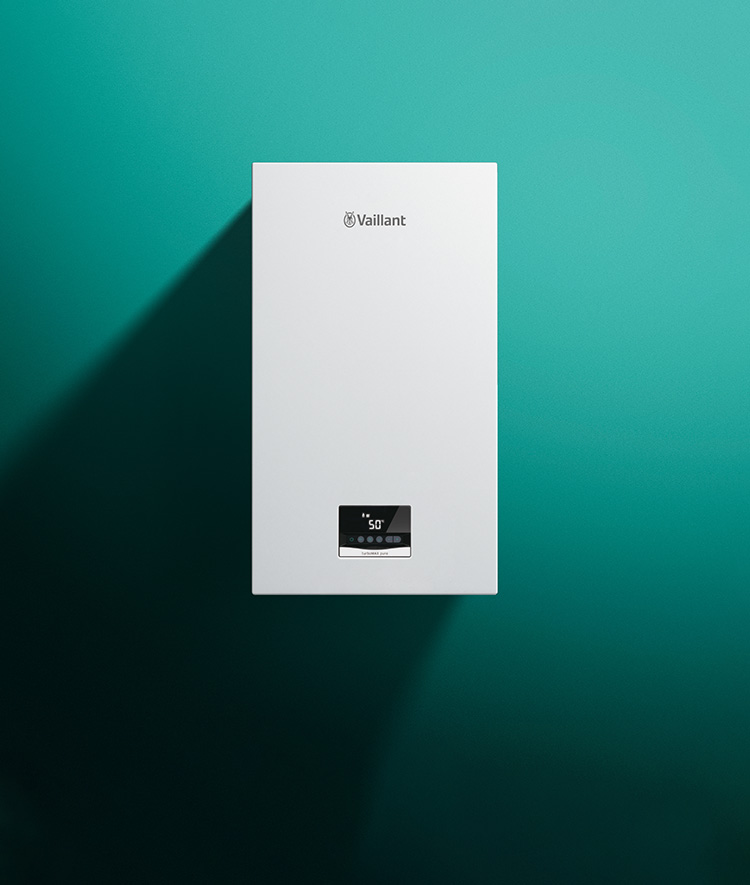

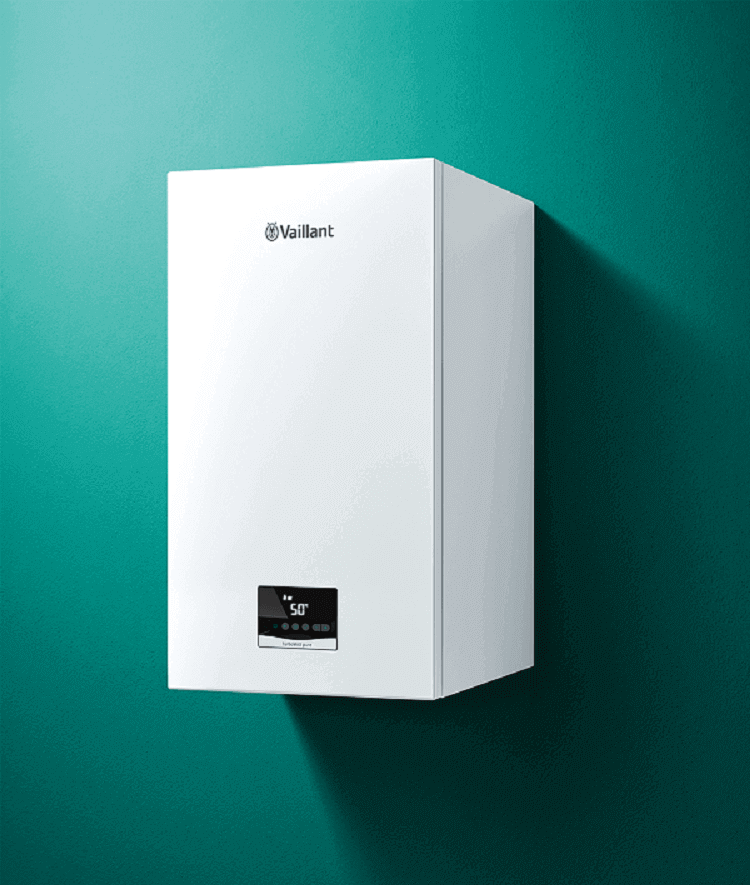

现代设计
持久美观
- 匹配多种家庭装修风格
- 平板型现代设计，简约隽永
- 全新⑤触屏界面，操作便捷，持久如新
产品丰富
舒适生活
- 两用炉/系统炉 多功率可选⑥，产品丰富
- 多台并联满足多种户型/商用需求，提供采暖/生活热水解决方案

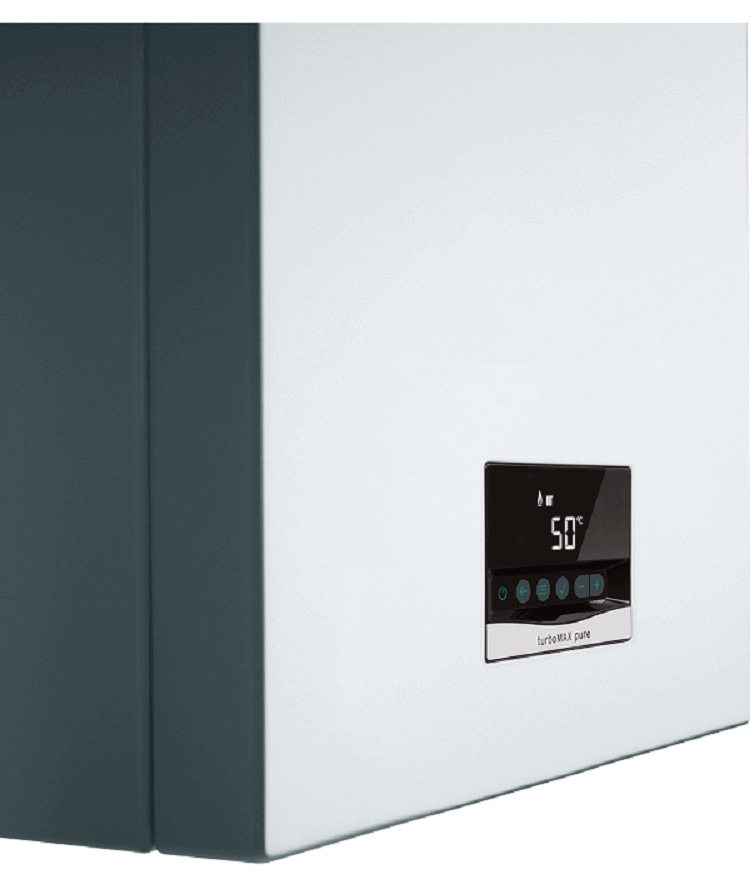

直观界面
操作简单
- 直观显示，实时掌握壁挂炉运行状态
- 菜单简练，易学易操作
- 触屏操作，多种模式可选⑦
- 智能诊断，故障提示自动报警
- 操控简易，一键待机/关闭/激活模式
- 掌上生活，远程控制采暖/生活热水⑧
精益设计
铸就品质
- 升级水路结构，降低水路循环噪音
- 内置可调节旁通，降低壁挂炉过热，保证平稳运行
- 增大生活热水板式换热器面积，节省燃气开销⑨
备注：①依照中国壁挂炉市场需求及中国政策法规（GB 25034-2020）立项开发，并在中国市场销售
②相比上一代turboMAX，全新火排片数增加，意味着火焰的稳定性好，抗气源压力波动干扰能力增强
③该专利针对燃烧器组件，专利号：ZL 2019 2 2503836. 4。有效期至2029年12月26日
④低氮型燃烧器结合威能实用新型专利技术，中国4级NOx排放≤100mg/kW·h
⑤与上一代Vaillant turboMAX相比，控制面板升级
⑥Vaillant turboMAX pure：18/24/28/36kW 两用型/系统型
⑦采暖模式、生活热水模式
⑧需额外选配智能网关gateway，结合手机app实现远程控制
⑨适用于Vaillant turboMAX pure 两用型
规格
| L1PB21-VUW 18LXC/1-2(H-CN) | L1PB27-VUW 24LXC/1-2(H-CN) | L1PB32-VUW 28LXC/1-2(H-CN) | L1PB41-VUW 36LXC/1-2(H-CN) | |
|---|---|---|---|---|
| 采暖额定供暖热输出范围P | 8.0···18.0kW | 9.0···24.0kW | 10.8···28.0kW | 12.0···36.0kW |
| 热水制备时的最大供热功率 | 18.0kW | 24.0kW | 28.0kW | 36kW |
| 采暖额定最大热负荷 | 21.0kW | 27.1kW | 32.0kW | 41.0kW |
| 采暖额定最小热负荷 | 9.0kW | 10.3kW | 12.8kW | 14.5kW |
| 燃气种类 | 天然气（12T） | 天然气（12T | 天然气（12T） | 天然气（12T） |
| 设备侧的燃气接头 | G3/4” | G3/4” | G3/4” | G3/4” |
| 设备侧的供暖供水/和回水管接头 | G3/4” | G3/4” | G3/4” | G3/4” |
| 设备侧冷水和热水接口 | G3/4” | G3/4” | G3/4” | G3/4” |
| 进气/排烟接头 | 60/100mm | 60/100mm | 60/100mm | 80/125mm |
| 天然气（12T）燃气额定压力 | 2.0kPa(20.0mbar) | 2.0kPa(20.0mbar) | 2.0kPa(20.0mbar) | 2.0kPa(20.0mbar) |
| 额定最大热负荷的燃气流量 | 2.2m³/h | 2.9m³/h | 3.3m³/h | 4.2m³/h |
| 氮氧化物排放等级 | 4 | 4 | 4 | 4 |
| 设备尺寸（高×宽×厚） | 740×410×310mm | 740×410×310mm | 740×410×310mm | 800×540×370mm |
| 净重约 | 35.8kg | 35.8kg | 35.8kg | 35.8kg |
| 最大供水温度 | 83℃ | 83℃ | 83℃ | 83℃ |
| 采暖系统最高工作水压 | 0.3MPa(3.0bar) | 0.3MPa(3.0bar) | 0.3MPa(3.0bar) | 0.3MPa(3.0bar) |
| 循环水量（△T=20K） | 840 l/h | 1040 l/h | 1280 l/h | 1611 l/h |
| 水泵扬程（额定循环水量） | 0.025MPa(0.250bar) | 0.025MPa(0.250bar) | 0.025MPa(0.250bar) | 0.025MPa(0.250bar) |
| 最低启动流量 | 1.7 l/min | 1.7 l/min | 1.7 l/min | 1.7 l/min |
| 标称产热水率（▲T=25K） | 10.3 l/min | 13.7 l/min | 16.0 l/min | 20.6 l/min |
| 标称产热水率（▲T=30K） | 8.5 l/min | 11.4 l/min | 13.3 l/min | 17.1 l/min |
| 额定电功率 | 145W | 145W | 145W | 145W |
| 待机电功率消耗 | 3.0W | 3.0W | 3.0W | 3.0W |
| 外壳防护等级 | IP X4 | IP X4 | IP X4 | IP X4 |
| N1PB21-VU 18LXC/1-2(H-CN) | N1PB27-VU 24LXC/1-2(H-CN) | N1PB32-VU 28LXC/1-2(H-CN) | N1PB41-VU 36LXC/1-2(H-CN) | |
|---|---|---|---|---|
| 采暖额定供暖热输出范围P | 8.0···18.0kW | 9.0···24.0kW | 10.8···28.0kW | 12.0···36.0kW |
| 采暖额定最大热负荷 | 21.0kW | 27.1kW | 32.0kW | 41.0kW |
| 采暖额定最小热负荷 | 9.0kW | 10.3kW | 12.8kW | 14.5kW |
| 燃气种类 | 天然气（12T） | 天然气（12T） | 天然气（12T） | 天然气（12T） |
| 设备侧的燃气接头 | G3/4” | G3/4” | G3/4” | G3/4” |
| 设备侧的供暖供水/和回水管接头 | G3/4” | G3/4” | G3/4” | G3/4” |
| 设备侧冷水和热水接口 | G3/4” | G3/4” | G3/4” | G3/4” |
| 进气/排烟接头 | 60/100mm | 60/100mm | 60/100mm | 80/125mm |
| 天然气（12T）燃气额定压力 | 2.0kPa(20.0mbar) | 2.0kPa(20.0mbar) | 2.0kPa(20.0mbar) | 2.0kPa(20.0mbar) |
| 额定最大热负荷的燃气流量 | 2.2m³/h | 2.9m³/h | 3.3m³/h | 4.2m³/h |
| 氮氧化物排放等级 | 4 | 4 | 4 | 4 |
| 设备尺寸（高×宽×厚） | 740×410×310mm | 740×410×310mm | 740×410×310mm | 800×540×370mm |
| 净重约 | 33.8kg | 34.8kg | 34.8kg | 44.2kg |
| 最大供水温度 | 83℃ | 83℃ | 83℃ | 83℃ |
| 采暖系统最高工作水压 | 0.3MPa(3.0bar) | 0.3MPa(3.0bar) | 0.3MPa(3.0bar) | 0.3MPa(3.0bar) |
| 循环水量（△T=20K） | 840 l/h | 1040 l/h | 1280 l/h | 1611 l/h |
| 水泵扬程（额定循环水量） | 0.025MPa(0.250bar) | 0.025MPa(0.250bar) | 0.025MPa(0.250bar) | 0.025MPa(0.250bar) |
| 额定电功率 | 145W | 145W | 145W | 145W |
| 待机电功率消耗 | 3.0W | 3.0W | 3.0W | 3.0W |
| 外壳防护等级 | IP X4 | IP X4 | IP X4 | IP X4 |
