采暖系统组件

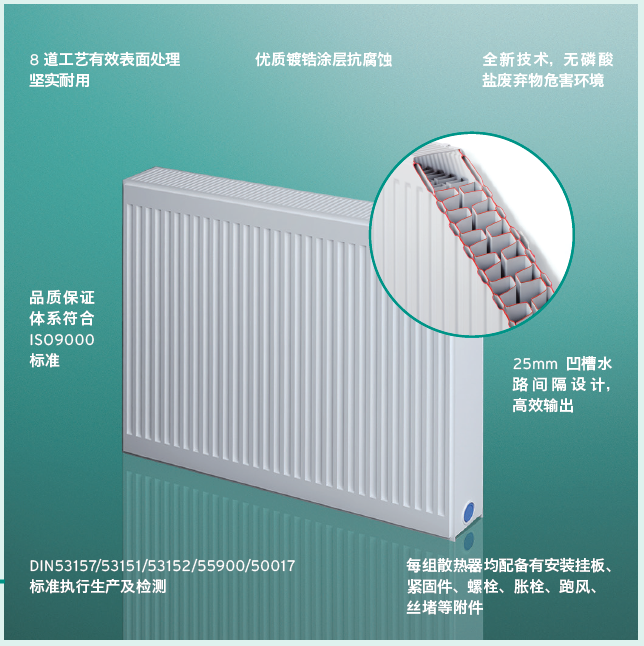

- 表面坚实，高强抗腐，经久耐用
- 高热输出，优化设计，选择多样
- 附件齐全，安装方便，品质保证

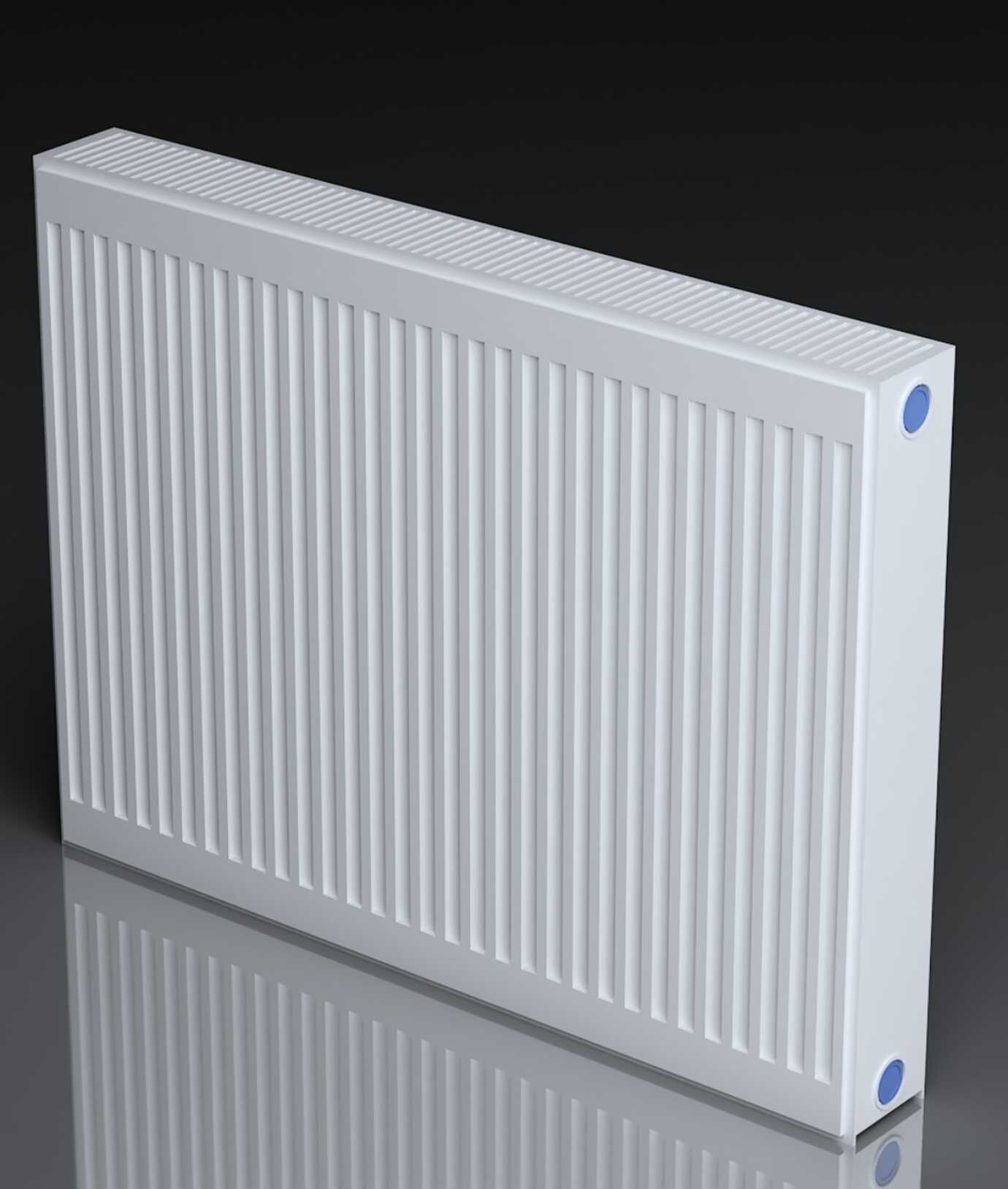

注释：本宣传所示为经艺术加工的广告渲染图，仅供参考，具体信息请以实物为准
注释：本宣传所示为经艺术加工的广告渲染图，仅供参考，具体信息请以实物为准
*备注①：监测标准有：ISO 24033/ISO 22391/ISO 21003/DIN 4726/DIN 16833/34/37
球阀
尾件
角阀
温包
| 高度 （mm） | 长度 （mm） | 厚度 （mm） | 厚度 （mm） | 连接管口间距 （mm） | 托架长度 （mm） | 尺寸 （mm） | 托架间距 （mm） | 散热量（W） 95/70/18℃ | 散热量（W） 95/70/18℃ | 散热量（W） 80/60/20℃ | 散热量（W） 80/60/20℃ | 含盖板的重量（kg） | 含盖板的重量（kg） | 水容量（L） | 水容量（L） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22型 | 33型 | 22型 | 33型 | 22型 | 33型 | 22型 | 33型 | 22型 | 33型 | ||||||
| 300 | 800 | 105 | 160 | 245 | 177 | 137.5 | 525 | 1188 | 1702 | 891 | 1207 | 13.92 | 20.88 | 2.72 | 4.08 |
| 300 | 1000 | 105 | 160 | 245 | 177 | 137.5 | 725 | 1485 | 2128 | 1114 | 1509 | 17.40 | 26.10 | 3.40 | 5.10 |
| 300 | 1200 | 105 | 160 | 245 | 177 | 137.5 | 925 | 1782 | 2554 | 1337 | 1811 | 20.88 | 31.32 | 4.08 | 6.12 |
| 300 | 1400 | 105 | 160 | 245 | 177 | 137.5 | 1125 | 2079 | 2979 | 1559 | 2113 | 24.36 | 36.54 | 4.76 | 7.14 |
| 300 | 1600 | 105 | 160 | 245 | 177 | 137.5 | 1325 | 2376 | 3405 | 1782 | 2414 | 27.84 | 41.76 | 5.44 | 8.16 |
| 300 | 1800 | 105 | 160 | 245 | 177 | 137.5 | 1525 | 2673 | 3830 | 2005 | 2716 | 31.32 | 46.98 | 6.12 | 9.18 |
| 300 | 2000 | 105 | 160 | 245 | 177 | 137.5 | 1725 | 2970 | 4256 | 2228 | 3018 | 34.80 | 52.20 | 6.80 | 10.20 |
| 300 | 2200 | 105 | 160 | 245 | 177 | 137.5 | 1925 | 3267 | 4681 | 2450 | 3320 | 38.28 | 57.42 | 7.48 | 11.22 |
