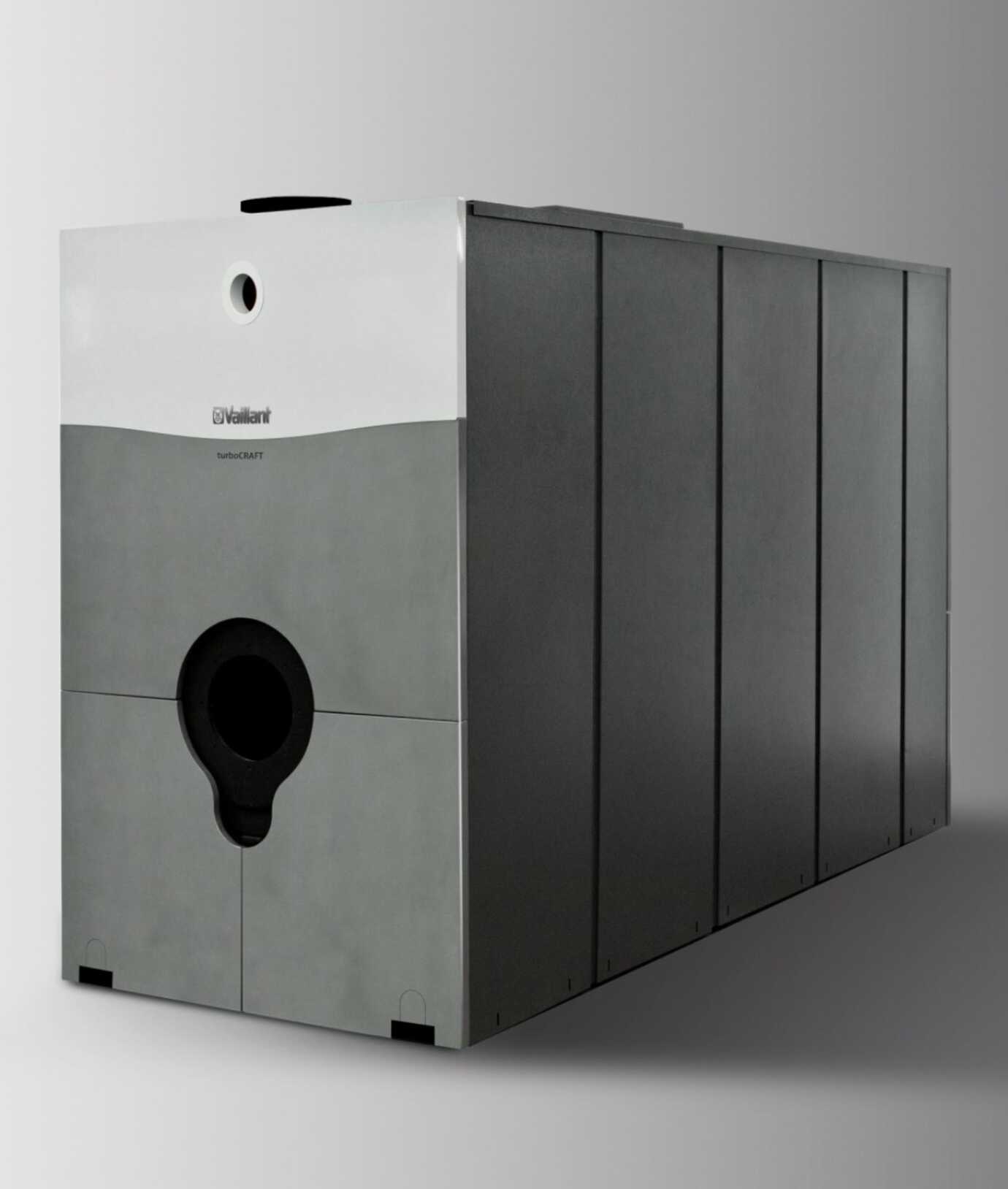

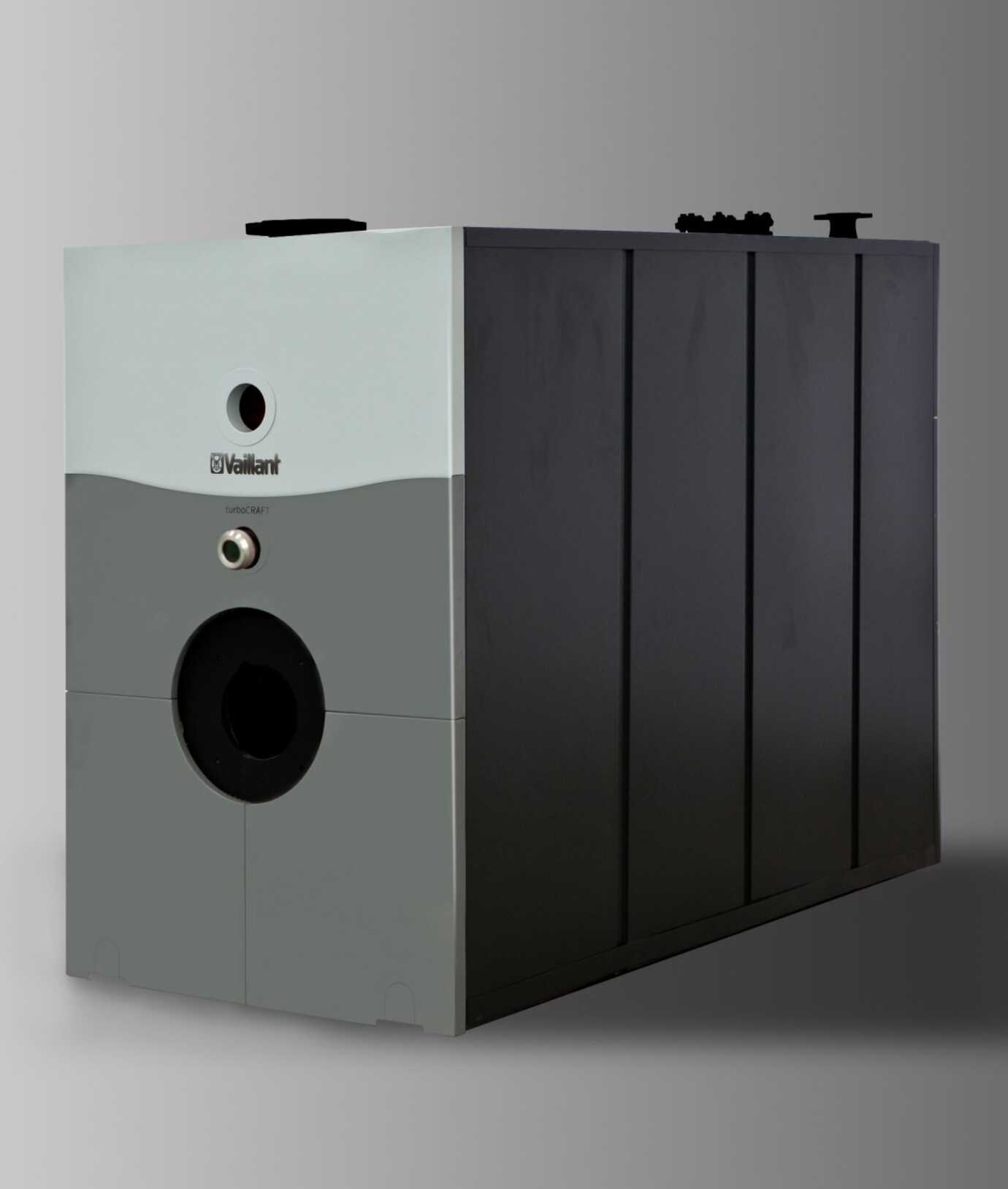

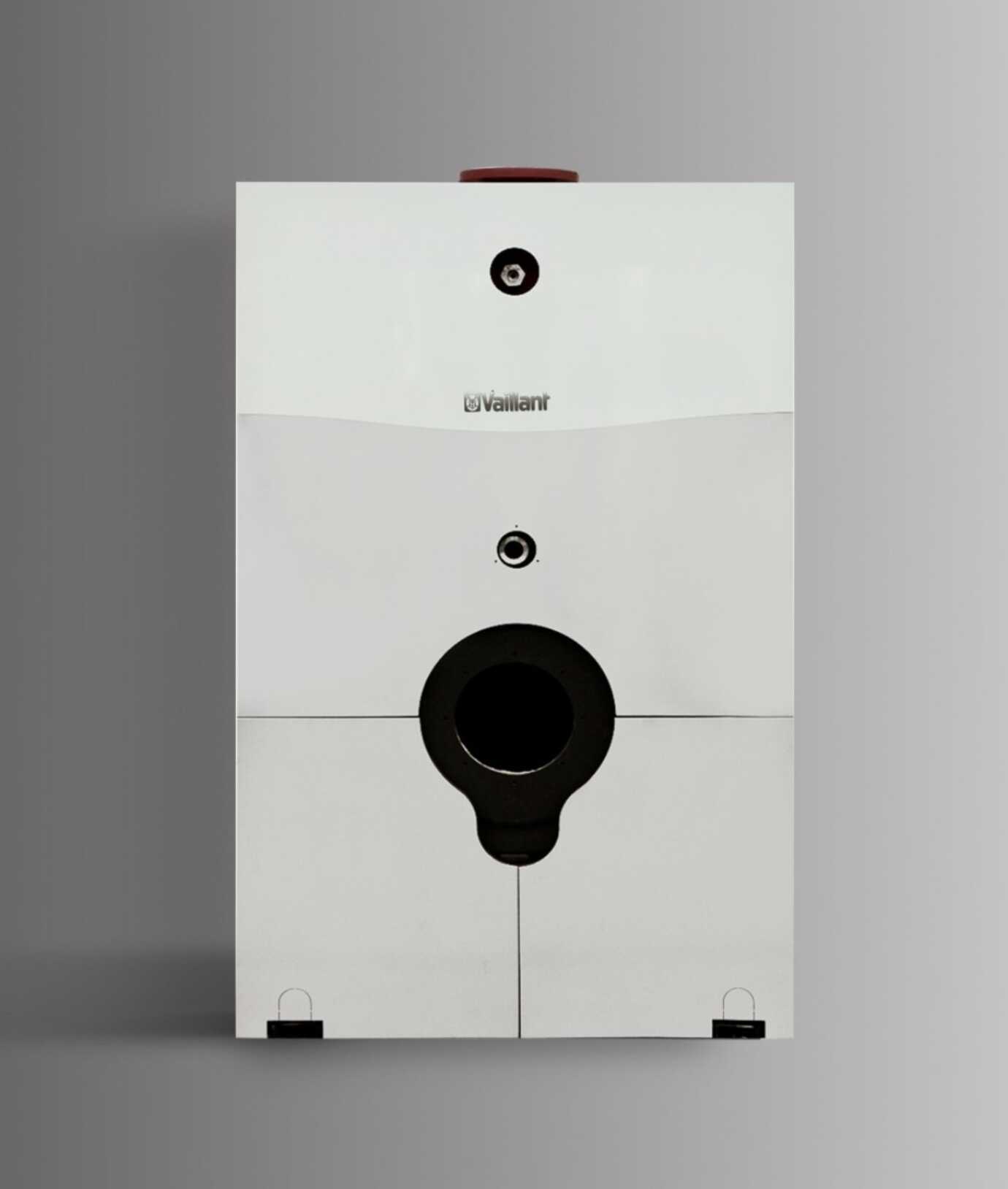

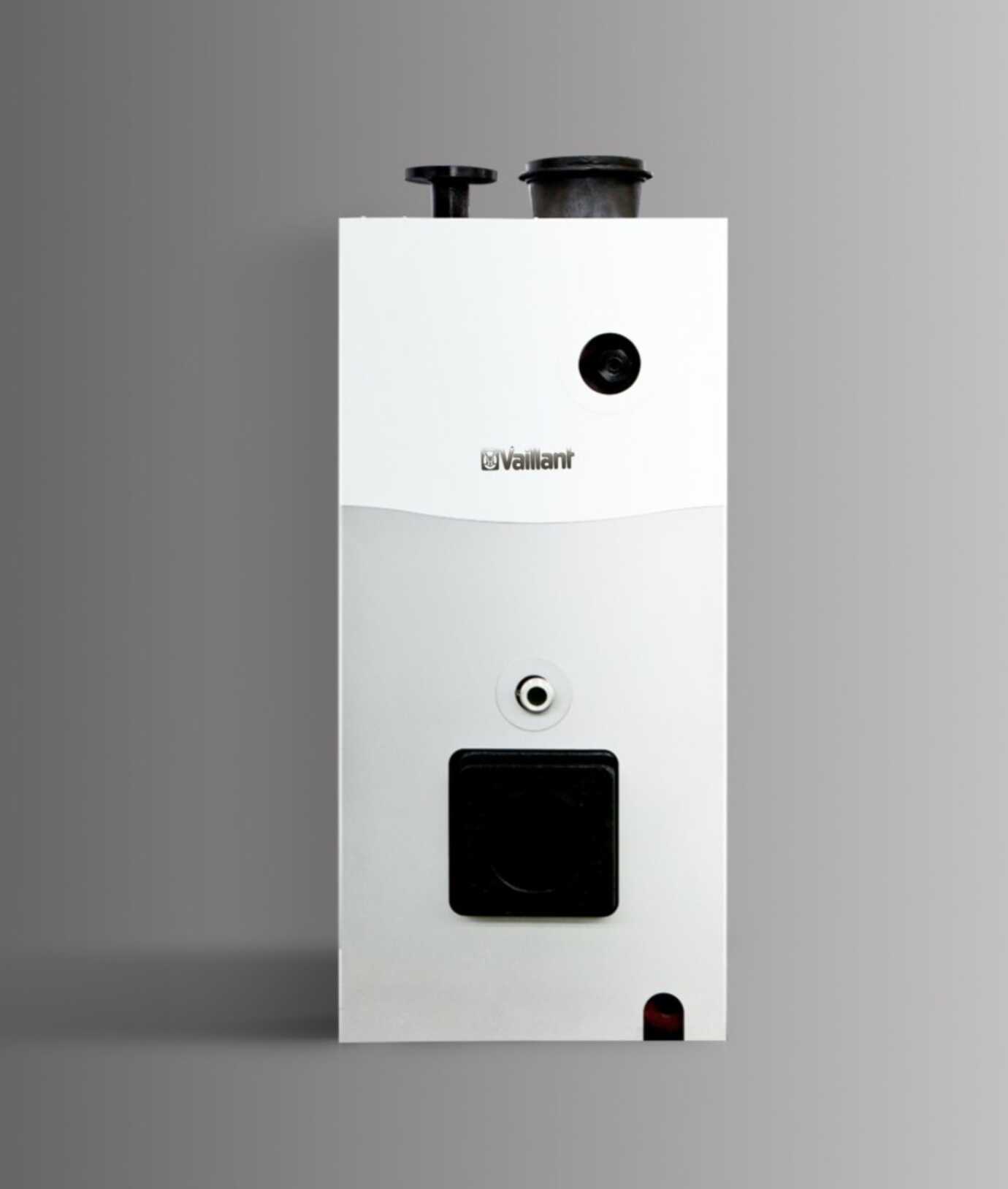

turboCRAFT VK

商用燃气铸铁锅炉系列产品

  • 产品型号全 : VK系列商用燃气铸铁锅炉, 功率范围覆盖200 ~ 2800kW,可满足数万至数十万平米建筑的供热需求。
  • 高效环保 :全水冷壁湿背结构设计,高效集热锥充分吸收烟气热量, 可实现高达94%的热效率,配合相应低氮燃烧器,NOx排放低于30mg/m³。
  • 安全可靠:VK系列产品可设计为常压系统, 并有专门的泄爆口,不会由于泄露而发生爆炸,安全无忧。
  • 安装方便:相对于传统的大型锅炉,VK系列产品相对体积小,占地少。

商用燃气铸铁锅炉采用低硫低磷优质珠光体铸铁,全湿背设计,功率范围200 ~ 2800kW,产品具有极强的耐热冲击能力和耐热疲劳强度、导热能力大大优于钢质锅炉。其综合特点如下:

节能先锋: VK系列产品热效率可达到92%,并且可以根据建筑需求“分布式” 供热,最大化提高运行效率

安全稳定:铸铁锅炉属于非爆炸炉型,工作性能稳定,可以安装在人口密集场所

智能化控制: VK系列产 品匹配威能专用气候补偿型控制器,通过彩色触摸屏可实时观测/调整锅炉各种参数及状态,并可通过RS485连接楼宇自控系统,实现远程监控和操作,保障系统运行可靠

体积小,占地少: VK系列产品的体积仅为同吨位钢制锅炉的1/2,设备安装要求的占地面积大大缩减

灵活安装: VK系列产品的炉片可分体运输,到现场后再组装成型,特别适用于既有锅炉房改造系统和对安装空间有特殊要求的场所。

超常使用寿命:铸铁产品寿命最长可以达到50年,最大程度节省了锅炉房频繁改造带来的额外费用和时间

供货方式灵活:供货周期短,服务及时,配件齐全

锅炉主要功能介绍

1.燃烧器控制

炉膛吹扫程序-自动点火程序-自动火焰探测、熄火保护程序-燃烧器火力调节程序。

2.循环泵控制

水泵连锁控制 – 循环泵预启动控制-延时循环(时间可设定) – 循环泵发生故障后报警并停炉。

3.安全功能

排烟温度高报警,联锁保护。

点火失败报警,联锁保护。

循环泵与燃烧器联锁保护。

燃烧器故障熄火报警,联锁保护。

燃气压力低报警,联锁保护。

断电故障保护,进入待命。

4.其它功能

软手动操作和自动控制功能 – 燃烧器累计运行时间统计 – 故障记录功能 – 菜单加密 – 定时密码锁定 – 断电故障保护 – 具有RS485通讯接口。

规格

设备型号VK 2002/1-2
(CN-H)
VK 3502/1-2
(CN-H)
VK 7002/1-2
(CN-H)
VK 10502/1-2
(CN-H)
VK 14002/1-2
(CN-H)
VK 17502/1-2
(CN-H)
VK 21002/1-2
(CN-H)
VK 24502/1-2
(CN-H)
VK 28002/1-2
(CN-H)
热功率 (kW)200350700105014001750210024502800

炉膛背压 (mmH₂O)
15174448105109114120125
额定供 / 回水温度 (℃)90/6590/6590/6590/6590/6590/6590/6590/6590/65
适用燃料天然气天然气天然气天然气天然气天然气天然气天然气天然气
天然气消耗量21.639.976.5114.5153.9192.2230.4268.5306.6
天然气供气压力范围 (Pa)3000~50003000~50004000~50006000~80008000~1000010000~1200010000~1200010000~1200010000~12000
天然气供气阀组尺寸3/4″1-1/4″1-1/2″1-1/2″2″2″DN50DN65DN65
燃烧器电功率 (W)3003001100150045004500900090009000
炉内水容积 (l)320460860119014301750207023902710
炉片数量58811911131517
采暖供水管公称直径 (mm)505080100125125150150150
采暖回水管公称直径 (mm)505080100125125150150150
排污管公称直径 (mm)404040404040404040
排烟接口尺寸 (mm)¢215¢270¢370¢370¢480¢480¢480¢480¢480
烟囱直径 (mm)170200300350400450450500500
锅炉本体尺寸 (mm)1600 * 6001600 * 6001680 * 9601680 * 9602070 * 11802070 * 11802070 * 11802070 * 11802070 * 1180
锅炉本体长度 (mm)88013301480199017802140250028603220
锅炉本体运输重量 (kg)99714033116411251716285729783119329
运输尺寸(长m*宽m*高m)1.0*0.6*1.61.5*0.6*1.61.40*0.96*1.681.97*0.96*1.681.87*1.18*2.072.59*1.18*2.072.95*1.18*2.072.95*1.18*2.073.31*1.18*2.07
